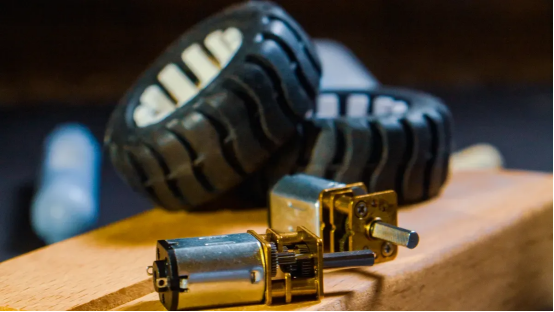

Zastosowanie cewek w kształcie litery I w obwodach napędu silników inteligentnego domu

Cewki w kształcie litery I odgrywają istotną rolę w obwodach napędu silników inteligentnego domu. Filtrują szumy, stabilizują prąd i zwiększają ogólną wydajność. Te małe komponenty pomagają projektantom sprostać wymaganiom nowoczesnych, inteligentnych urządzeń domowych w zakresie kompaktowych, cichych i energooszczędnych urządzeń.

Inżynierowie cenią te cewki indukcyjne za ich zdolność do łagodzenia wahań napięcia i tłumienia zakłóceń elektrycznych. Dobrze dobrana cewka indukcyjna wydłuża również żywotność obwodów napędu silnika i utrzymuje stałą wydajność w różnych warunkach pracy.

W tym artykule wyjaśniono, czym jest cewka indukcyjna w kształcie litery I, dlaczego ma ona znaczenie w napędach silnikowych i jakie korzyści przynosi w zastosowaniach inteligentnego domu. Czytelnicy znajdą także praktyczne wskazówki dotyczące wyboru i integracji cewek indukcyjnych w swoich własnych projektach.

Kluczowe dania na wynos

· Cewki w kształcie litery I filtrują szumy i stabilizują prąd w napędach silnikowych. Działania te poprawiają wydajność i wydłużają żywotność obwodu.

· Kompaktowa konstrukcja i wysoki prąd nasycenia sprawiają, że te cewki są idealne do małych, wydajnych urządzeń inteligentnego domu.

· Wybierz właściwą cewkę indukcyjną , dopasowując indukcyjność, prąd znamionowy i częstotliwość do sterownika. Wybór ten gwarantuje niezawodne działanie.

· Umieść cewkę blisko sterownika i unikaj wrażliwych czujników. Dobre umiejscowienie zmniejsza zakłócenia i utrzymuje system w czystości.

Co to jest cewka w kształcie litery I?

Struktura i podstawowe zasady

Cewka w kształcie litery I wykorzystuje rdzeń magnetyczny w kształcie pręta lub pręta z owiniętymi wokół niego uzwojeniami z drutu. Konstrukcja ta różni się od typów toroidalnych lub z zamkniętą pętlą. Otwarta konstrukcja zapewnia inżynierom łatwy dostęp podczas nawijania i montażu.

Cewka indukcyjna magazynuje energię w polu magnetycznym, gdy przez jej cewki przepływa prąd. Ta właściwość sprawia, że ​​komponent jest przydatny do wygładzania wahań napięcia i filtrowania szumów o wysokiej częstotliwości. Rdzeń magnetyczny koncentruje linie pola i zwiększa indukcyjność.

Rdzenie ferrytowe obsługują pracę z wysoką częstotliwością przy niskich stratach energii. Projektanci szeroko wykorzystują te rdzenie w zasilaczach impulsowych i filtrach. Materiał umożliwia szybkie przełączanie bez nadmiernego nagrzewania.

Kluczowe właściwości elektryczne

Indukcyjność cewki indukcyjnej zależy od materiału rdzenia, zwojów uzwojenia i wymiarów fizycznych. Wyższa liczba zwojów zwiększa indukcyjność, ale także zwiększa rezystancję prądu stałego. Inżynierowie równoważą te kompromisy dla każdego zastosowania.

Napięcie i prąd cewek indukcyjnych pozostają w określonej zależności. Napięcie na komponencie zależy od szybkości zmian prądu w czasie. Takie zachowanie pozwala cewce przeciwstawić się nagłym zmianom przepływu prądu.

Materiały ferrytowe sprawdzają się dobrze w szerokim zakresie częstotliwości. Utrzymują niskie straty w rdzeniu podczas pracy AC. Ta cecha pasuje do obwodów konwersji mocy, które przełączają się przy dużych prędkościach.

Cewka w kształcie litery I obsługuje również znaczny prąd przed nasyceniem. Konstrukcja rdzenia pręta zapewnia stabilną pracę w niewielkich przestrzeniach. Części te dobrze pasują do inteligentnych napędów silników domowych i podobnych obwodów.

Dlaczego cewki mają znaczenie w napędach silnikowych

Obwody napędowe zależą od cewek indukcyjnych do filtrowania, oscylacji, opóźnienia i wycinania. Cewka indukcyjna przesuwa fazę prądu względem napięcia. Ta zależność fazowa pomaga w prawidłowym uruchomieniu napędu i osiągnięciu określonego kierunku obrotu i momentu obrotowego. Bez tego przesunięcia fazowego napęd wytwarzałby niespójny ruch. Łączne przełączanie tranzystorów FET i cewek indukcyjnych określa rozmiar i wydajność dowolnego konwertera mocy. Projektanci uważają te komponenty za najbardziej wpływowe części układu konwertera. Nowoczesne obwody przełączające rutynowo osiągają efektywność energetyczną powyżej 95 procent dzięki starannie dobranym cewkom indukcyjnym.

Tłumienie szumów i zakłóceń elektromagnetycznych

Hałas przełączania zagraża niezawodnemu działaniu urządzeń inteligentnego domu. Cewki indukcyjne służą jako filtry napędu silnika , które blokują rozprzestrzenianie się szumów o wysokiej częstotliwości w zasilaczu. Cewka indukcyjna charakteryzuje się dużą impedancją dla sygnałów o wysokiej częstotliwości. Impedancja ta wzrasta wraz ze wzrostem częstotliwości. Cewka indukcyjna odbija hałas z powrotem w kierunku źródła, zamiast przepuszczać go. Części te są cennymi filtrami niepożądanych zakłóceń. Cewka indukcyjna tłumi ostre krawędzie przełączające i redukuje promieniowanie elektromagnetyczne z systemu. To działanie dławiące i filtrujące utrzymuje linię zasilającą w czystości dla innych wrażliwych komponentów.

Skuteczna redukcja zakłóceń elektromagnetycznych wymaga dopasowania komponentu do częstotliwości przełączania sterownika. Niedopasowanie zmniejsza skuteczność filtrowania i umożliwia ucieczkę szumu. Projektanci łączą cewki indukcyjne z kondensatorami, aby stworzyć filtry liniowe, które usuwają szum różnicowy i wspólny. Cewka indukcyjna obsługuje impedancję szeregową, podczas gdy kondensatory zapewniają ścieżkę bocznikową do masy. Te sieci filtrów pomagają produktowi osiągnąć zgodność EMC/EMI z normami regulacyjnymi. Zaliczenie tych testów jest niezbędne do sprzedaży produktów inteligentnego domu na rynkach światowych.

Bieżące wygładzanie i kontrola termiczna

Cewka jest odporna na nagłe zmiany prądu. Ta właściwość sprawia, że ​​idealnie nadaje się do wygładzania prądu pulsacyjnego z konwertera przełączającego. Cewka indukcyjna magazynuje energię w swoim polu magnetycznym, gdy przełącznik jest włączony. Uwalnia tę energię, gdy przełącznik się wyłącza. Działanie to wypełnia przerwy pomiędzy impulsami i powoduje stały przepływ prądu przez uzwojenia. Płynniejszy prąd zmniejsza tętnienie momentu obrotowego i poprawia jakość ruchu.

Płynny prąd redukuje również tętnienia i zapobiega nadmiernemu nagrzewaniu się układu. Duże stany nieustalone prądu generują ciepło w uzwojeniach i elektronice napędu. Cewka ogranicza szybkość zmian przepływu. To ograniczenie zmniejsza wartości szczytowe i rozkłada obciążenie termiczne w całym cyklu przełączania. Niższe temperatury pracy wydłużają żywotność kondensatorów, tranzystorów FET i samego napędu. Zarządzanie ciepłem staje się prostsze, gdy cewka indukcyjna obsługuje energię przejściową.

Cewka indukcyjna kształtuje przebiegi prądu i napięcia wewnątrz obwodu. Właściwe kształtowanie fali zmniejsza obciążenie przełączających tranzystorów FET i poprawia ogólną wydajność. Czysty przebieg zawiera mniej harmonicznych, które w przeciwnym razie marnowałyby energię w postaci ciepła. Cewka indukcyjna pomaga również utrzymać ciągły przepływ prądu w warunkach niewielkiego obciążenia.

Częstotliwość odgrywa bezpośrednią rolę w zachowaniu i wyborze komponentów. Wyższe częstotliwości przełączania pozwalają na zastosowanie mniejszych wartości indukcyjności. Mniejsze cewki oszczędzają miejsce na płycie i zmniejszają koszty komponentów. Materiał rdzenia musi wytrzymywać częstotliwość roboczą bez nadmiernych strat. Materiały ferrytowe wyróżniają się wysokimi częstotliwościami i utrzymują niskie straty w rdzeniu. Projektanci muszą sprawdzić, czy rdzeń nie ulega nasyceniu przy prądzie szczytowym.

Prąd przemienny w przemienniku również wpływa na wydajność. Sygnał przemienny wytwarza zmienne pole magnetyczne w rdzeniu. Straty w rdzeniu rosną wraz z częstotliwością i amplitudą prądu przemiennego. Straty te pojawiają się w postaci ciepła, którym należy zarządzać poprzez odpowiedni projekt. Projektanci wybierają materiały, które równoważą straty w rdzeniu w stosunku do wymaganej wartości indukcyjności dla danego zastosowania.

Cewka w kształcie litery I jest częstym wyborem w przypadku tych konstrukcji przemienników. Otwarta konstrukcja pręta zapewnia stabilną indukcyjność w kompaktowej obudowie. Komponent radzi sobie z wysokimi poziomami nasycenia, zanim rdzeń się nasyci. Margines ten zapewnia niezawodną pracę podczas rozruchu i w warunkach awaryjnych. Prosta konstrukcja utrzymuje również niskie koszty w przypadku produkcji na dużą skalę.

Korzyści dla zastosowań inteligentnego domu

Kompaktowy rozmiar i wysokie nasycenie

Inteligentne urządzenia domowe wymagają małych komponentów, które wytrzymają duże obciążenia. Cewka w kształcie litery I zapewnia obie cechy. Konstrukcja rdzenia pręta zapewnia wysoką indukcyjność na niewielkiej powierzchni. Ten kompaktowy rozmiar pozwala zaoszczędzić cenne miejsce na płycie w obwodach napędu silnika.

Wysoki prąd nasycenia to kolejna istotna zaleta. Cewka utrzymuje stabilną pracę w przypadku skoków prądu podczas uruchamiania silnika. Nie traci indukcyjności w warunkach szczytowego obciążenia. Dzięki tej niezawodności napęd może pracować nawet w wymagających cyklach operacyjnych.

Gujing wnosi do tej dziedziny ponad 23-letnie doświadczenie produkcyjne. Firma opracowuje ponad 20 000 receptur materiałów na rdzenie magnetyczne. Jej linie produkcyjne przekraczają 90 procent automatyzacji. Możliwości te zapewniają stałą jakość w każdej partii. Gujing posiada certyfikaty IATF 16949 i ISO 9001.

Niskie straty w rdzeniu i opłacalność

Niskie straty w rdzeniu przekładają się bezpośrednio na oszczędność energii. Cewka indukcyjna marnuje mniej energii w postaci ciepła podczas operacji przełączania. Ta wydajność zapewnia cichą i chłodną pracę, jakiej oczekują użytkownicy inteligentnych domów. Niższe straty zmniejszają również naprężenia w pobliskich elementach.

Opłacalność ma znaczenie w przypadku produktów konsumenckich masowych. Prosta konstrukcja cewki w kształcie litery I utrzymuje niskie koszty produkcji. Gujing oferuje szeroką gamę produktów odpowiadających różnym potrzebom projektowym. Oferta obejmuje serie DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 i DLGB3X. Dodatkowe opcje obejmują serie DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 i DLGBX .

Cewki te służą do zasilaczy impulsowych, przetwornic DC-DC, urządzeń inteligentnego domu, silników elektrycznych, sterowników LED i sprzętu AGD. Pasmo przenoszenia prądu przemiennego pozostaje stabilne w każdych warunkach pracy. Projektanci zyskują elastyczne, niedrogie rozwiązanie do regulacji napięcia i filtrowania szumów.

Wybór właściwej cewki indukcyjnej

Indukcyjność i wartości znamionowe prądu

Wartość indukcyjności jest pierwszą specyfikacją, którą powinien określić projektant. Wartość ta określa, ile energii magazynuje dany komponent i jak dobrze wygładza tętnienie prądu. Wyższa indukcyjność zapewnia lepsze filtrowanie, ale reaguje wolniej na zmiany obciążenia. Niższa indukcyjność reaguje szybciej, ale pozwala na przejście większej ilości tętnień. Inżynierowie obliczają wartość docelową na podstawie częstotliwości przełączania, akceptowalnego poziomu tętnienia i wymagań dotyczących obciążenia napędu silnikowego.

Prąd znamionowy określa maksymalne obciążenie, jakie część może wytrzymać w sposób ciągły. Projektanci muszą także sprawdzić prąd nasycenia, czyli punkt, w którym rdzeń traci swoje właściwości magnetyczne. Przekroczenie tego limitu powoduje gwałtowny spadek indukcyjności i może spowodować uszkodzenie napędu. Bezpieczna konstrukcja utrzymuje szczytowy prąd roboczy znacznie poniżej progu nasycenia. Obniżanie wartości znamionowych pod wpływem ciepła ma również znaczenie, ponieważ rezystancja rośnie wraz z temperaturą i zmniejsza efektywną obciążalność prądową.

Napięcie i prąd cewek charakteryzują się określoną zależnością w każdym cyklu przełączania. Napięcie na uzwojeniu zależy od tego, jak szybko zmienia się prąd w czasie. To zachowanie pozwala komponentowi przeciwstawić się nagłym zmianom przepływu. Projektanci wykorzystują tę zasadę do przewidywania tętnienia i sprawdzania, czy część spełnia wymagania obwodu.

Gujing oferuje usługi dostosowywania w zakresie unikalnych wartości indukcyjności, wymiarów opakowania, wartości znamionowych prądu lub projektów specyficznych dla aplikacji. Doświadczeni inżynierowie wspierają każdy projekt, począwszy od oceny zastosowania i wyboru materiału magnetycznego, po optymalizację konstrukcji, produkcję prototypów, weryfikację wydajności i produkcję masową. Wsparcie to pomaga projektantom przejść od koncepcji do produkcji bez opóźnień.

Ograniczenia dotyczące częstotliwości i rozmiaru

Częstotliwość pracy napędu kształtuje proces selekcji. Wyższe prędkości przełączania pozwalają na mniejsze wartości indukcyjności, co oszczędza miejsce na płycie i zmniejsza koszty. Materiał rdzenia musi obsługiwać wybraną częstotliwość bez nadmiernych strat. Rdzenie ferrytowe sprawdzają się dobrze w szerokim zakresie częstotliwości i utrzymują niskie straty w rdzeniu podczas pracy w trybie prądu przemiennego. Projektanci sprawdzają, czy rdzeń nie ulega nasyceniu przy prądzie szczytowym pod najgorszym obciążeniem.

Ograniczenia dotyczące rozmiaru często decydują o ostatecznym wyborze. Urządzenia inteligentnego domu mieszczą wiele komponentów w ciasnych przestrzeniach, dlatego liczy się każdy milimetr. Cewka w kształcie litery I z rdzeniem prętowym zapewnia wysoką indukcyjność w kompaktowej obudowie. Konstrukcja ta dobrze pasuje do obwodów napędu silników, gdzie powierzchnia płytki jest ograniczona. Otwarta konstrukcja upraszcza również zautomatyzowany montaż i utrzymuje koszty produkcji na niskim poziomie.

Projektanci powinni również ocenić rezystancję prądu stałego uzwojenia. Niższy opór oznacza mniej energii marnowanej w postaci ciepła i lepszą ogólną wydajność. Zdolność przenoszenia mocy cewki indukcyjnej musi odpowiadać wymaganiom napędu. Część o niewystarczającej mocy przegrzeje się i przedwcześnie ulegnie awarii.

Gujing zapewnia wsparcie techniczne w zakresie doboru komponentów, analizy zastosowań, opracowywania prototypów i produkcji masowej. Asortyment firmy obejmuje serie DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 i DLGB3X, a także DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, i serii DLGBX. Cewki te zapewniają stabilną indukcyjność, niską rezystancję prądu stałego i niezawodną obsługę prądu. Projektanci mogą zamówić próbki i przetestować je w rzeczywistych warunkach pracy, zanim zatwierdzą ostateczną specyfikację.

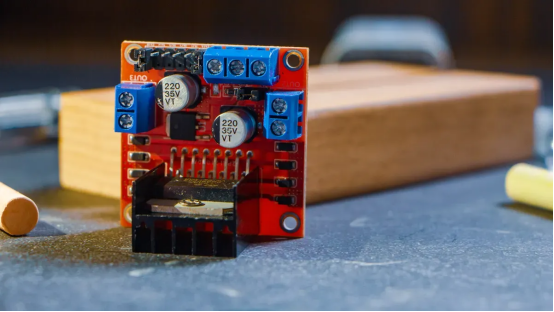

Wskazówki dotyczące integracji dla kierowców pojazdów mechanicznych

Umiejscowienie i ekranowanie

Umieść cewkę w kształcie litery I blisko wyjścia sterownika silnika. Krótkie ścieżki pomiędzy cewką indukcyjną a sterownikiem zmniejszają emitowane zakłócenia. Prawidłowy przepływ prądu wymaga starannego poprowadzenia ścieżek. Otwarta konstrukcja pręta tworzy pole rozciągające się poza ciało. Ustaw oś rdzenia z dala od wrażliwych ścieżek sygnałowych. Układ płytki drukowanej powinien uwzględniać płaszczyznę uziemienia pod cewką indukcyjną. Technologia precyzyjnego nawijania Gujing zapewnia spójne wartości pasożytnicze w całej partii.

Pole magnetyczne z cewek może zakłócać pracę pobliskich czujników. Odpowiednio umieszczone cewki indukcyjne redukują sprzężenie szumów do śladów. Trzymaj komponenty z dala od anten i czujników efektu Halla. Uziemiona miedź zapewnia dodatkowe ekranowanie. Rezystancja prądu stałego uzwojenia wpływa na umiejscowienie. Niższy opór generuje mniej ciepła. Gujing wykorzystuje zoptymalizowane materiały rdzenia magnetycznego, które utrzymują niskie straty w rdzeniu. Zmniejsza to ciepło wydzielane przez cewkę indukcyjną. Ścisła kontrola jakości i pełna identyfikowalność zapewniają, że każda część spełnia specyfikacje.

Kompatybilność sterowników

Dopasuj cewkę do układu scalonego sterownika silnika. Indukcyjność znamionowa musi być zgodna z częstotliwością przełączania sterownika i filtrami wyjściowymi. Niedopasowanie powoduje nadmierne tętnienie. Prąd nasycenia musi przekraczać szczytową moc wyjściową sterownika. Aktualna ocena komponentu musi odpowiadać wymaganiom sterownika. Rezystancja uzwojenia wpływa na utratę mocy i ogólną wydajność energetyczną. Zautomatyzowana produkcja Gujing utrzymuje wąskie tolerancje wartości indukcyjności. Identyfikowalność gwarantuje, że każda partia jest zgodna z arkuszem danych.

Częstotliwość robocza sterownika ogranicza materiał rdzenia. Rdzenie ferrytowe firmy Gujing obsługują zakres częstotliwości w obwodach napędu silnika. Rdzeń nie może się nasycać podczas szczytowych stanów przejściowych prądu. Nasycenie zmniejsza indukcyjność i wyzwala warunki awaryjne. Kontrola jakości w Gujing sprawdza podstawowe działanie w ekstremalnych warunkach. Zautomatyzowana produkcja zmniejsza zmienność. Inżynierowie liczą na spójne zachowanie wszystkich jednostek w przypadku cewek indukcyjnych i innych komponentów. Obrys komponentu musi pasować do układu. Cewki Gujing są dostępne w wielu seriach dla różnych wymagań montażowych. Stabilne napięcie wyjściowe zależy od prawidłowego doboru cewki indukcyjnej. Zastosowania o wyższym napięciu wymagają rdzeni o wyższych progach nasycenia. Dostarczanie mocy pozostaje stałe.
Cewki indukcyjne w kształcie litery I zapewniają wyraźne korzyści w inteligentnych obwodach napędowych silników domowych. Tłumią hałas, zapewniają płynny przepływ prądu i zwiększają efektywność energetyczną. Części te pomagają projektantom budować kompaktowe, niezawodne i niedrogie inteligentne urządzenia domowe. Cewka indukcyjna magazynuje energię i uwalnia ją w celu stabilizacji napięcia podczas przełączania. Dobrze dobrany induktor ogranicza również wydzielanie ciepła i wydłuża żywotność obwodu. Inżynierowie powinni zastosować się do wskazówek dotyczących wyboru i integracji zawartych w tym artykule. Dopasowanie indukcyjności, prądu znamionowego i częstotliwości do sterownika zapewnia stabilną pracę. Właściwe rozmieszczenie i ekranowanie zmniejszają zakłócenia. Te kroki pomogą każdemu projektantowi zoptymalizować obwody napędu silnika dla nowoczesnych produktów inteligentnego domu.

Często zadawane pytania

Co właściwie robi cewka indukcyjna w kształcie litery I w obwodzie napędu silnika?

Gromadzi energię w polu magnetycznym i uwalnia ją do gładkiego prądu. Ta część blokuje również przedostawanie się szumów o wysokiej częstotliwości do innych komponentów. To działanie filtrujące utrzymuje linię energetyczną w czystości. Rezultatem jest stabilniejszy ruch silnika i mniej zakłóceń elektrycznych.

W jaki sposób projektant wybiera właściwą wartość indukcyjności?

Częstotliwość przełączania i akceptowalny poziom tętnienia wyznaczają cel. Wyższa wartość filtruje lepiej, ale reaguje wolniej na zmiany obciążenia. Niższa wartość reaguje szybciej i przepuszcza więcej tętnienia. Inżynierowie równoważą te kompromisy dla każdego projektu napędu.

Czy Gujing może dostarczyć cewki indukcyjne niestandardowe dla konkretnego projektu?

Tak. Gujing oferuje dostosowanie pod kątem unikalnych wartości indukcyjności, wymiarów opakowania, wartości znamionowych prądu i projektów specyficznych dla aplikacji. Inżynierowie wspierają projekty od wyboru materiału, poprzez produkcję prototypów i produkcję masową. Firma posiada certyfikaty IATF 16949 i ISO 9001.

Które serie produktów pasują do napędów silnikowych inteligentnego domu?

Seria DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 i DLGB3X zaspokaja wiele potrzeb. Serie DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 i DLGBX spełniają dalsze wymagania dotyczące rozmiaru i wydajności. Części te służą do zasilaczy impulsowych, przetwornic DC-DC, silników elektrycznych i sprzętu AGD.

Dlaczego prąd nasycenia ma większe znaczenie niż prąd znamionowy?

Prąd znamionowy określa pracę ciągłą. Prąd nasycenia oznacza punkt, w którym rdzeń traci indukcyjność. Jej przekroczenie powoduje gwałtowny spadek wydajności i możliwe uszkodzenia. Bezpieczna konstrukcja utrzymuje prąd szczytowy znacznie poniżej tego progu.
