Praktyczny przewodnik dotyczący integracji cewek w kształcie litery I w montażu z otworami przelotowymi

Inżynierowie integrują cewkę w kształcie litery I z płytkami drukowanymi z otworami przelotowymi, aby magazynować energię i regulować napięcie. Ten komponent tłumi hałas podczas zadań filtrowania. W przeciwieństwie do cewek osiowych, kompaktowe cewki promieniowe oszczędzają powierzchnię płytki, jednocześnie zarządzając wysokim przepływem prądu. Geometria rdzenia koncentruje linie strumienia magnetycznego, utrzymując stabilną indukcyjność w każdych warunkach pracy.

Prawidłowy montaż wymaga ścisłej kontroli fizycznej cewek promieniowych podczas produkcji. Obwody mocy zależą od dokładnego projektu podstawy i precyzyjnej izolacji pola magnetycznego w celu ekranowania pobliskich śladów. Wytyczne produkcyjne wymuszają zasady promieniowego formowania przewodu, aby zapobiec naprężeniom każdej szpuli cewki indukcyjnej. Kontrolowane profile grzewcze eliminują naprężenia termiczne podczas lutowania, zapewniając niezawodne połączenia dla każdego zastosowania zasilania i ścieżki prądowej.

Kluczowe specyfikacje dotyczące wyboru cewki indukcyjnej w kształcie litery I

Wybór właściwej cewki w kształcie litery I zapewnia niezawodną pracę w obwodach mocy. Inżynierowie oceniają specyfikacje elektryczne, aby dopasować komponenty do wymagań obwodu. Nieekranowane szpule ferrytowe zapewniają wysoki próg nasycenia w przypadku płyt kompaktowych. Te części promieniowe oszczędzają powierzchnię poziomą w porównaniu z tradycyjnymi cewkami osiowymi.

Wpływ prądu nasycenia i materiału rdzenia

Materiały rdzenia bezpośrednio kontrolują parametry pracy cewki indukcyjnej podczas dużego zapotrzebowania na moc. Prąd nasycenia określa punkt, w którym początkowa wartość indukcyjności spada o 20 do 30 procent. Przekroczenie tego limitu powoduje nasycenie rdzenia. Nasycenie zwiększa tętnienie prądu i pogarsza wydajność obwodu. Dlatego projektanci wybierają część o granicy nasycenia wyższej niż szczytowy prąd obwodu.

Częstotliwość robocza ogranicza również efektywne parametry cewki indukcyjnej. Każdy otwarty rdzeń ma częstotliwość rezonansową, przy której pojemność pasożytnicza zmienia zachowanie. Inżynierowie obsługują komponent poniżej tego progu, aby zachować odpowiednią indukcyjność. Cewki osiowe oferują podobne właściwości indukcyjne, ale pionowa geometria szpulki lepiej radzi sobie z gęstością strumienia magnetycznego w ciasnych przestrzeniach.

Limity rezystancji prądu stałego i obniżenia parametrów termicznych

Uzwojenia miedziane wytwarzają w elemencie opór prądu stałego. Wysoka rezystancja przekształca energię w niepożądane ciepło, powodując poważne straty mocy. Wybór części o niskiej rezystancji minimalizuje straty energii w obwodach wysokoprądowych. Zarządzanie ciepłem w dużej mierze opiera się na tych podstawowych specyfikacjach cewki indukcyjnej podczas ciągłej pracy.

Prąd wzrostu temperatury określa ciągłe ograniczenia prądu. Parametr ten oznacza punkt powodujący standardowy wzrost temperatury o 40°C. Nadmierne robocze naprężenia termiczne niszczą izolację uzwojeń przez dłuższy czas. Właściwy dobór cewki indukcyjnej równoważy wymiary fizyczne z ogólną wydajnością cieplną. Projektanci oceniają te właściwości cewki indukcyjnej, aby zapobiec przegrzaniu rdzenia. W porównaniu do cewek osiowych, cewki promieniowe skutecznie odprowadzają nadmiar ciepła do otaczającego powietrza. Właściwa ocena wszystkich parametrów pracy cewki zapewnia stabilną pracę obwodu.

Układ PCB i zasady ekranowania magnetycznego

Projektanci płytek regulują ścieżki energii obwodów, umieszczając elementy cewek mocy wzdłuż bezpośrednich kanałów prowadzących. Cewka w kształcie litery I magazynuje energię rdzenia, stabilizując jednocześnie szybkie wahania prądu w zasilaczach. Cewki promieniowe zajmują małe powierzchnie, ale ich otwarte struktury magnetyczne emitują nieekranowane pola strumieniowe do pobliskich warstw płytek. Inżynierowie kierują ścieżki wysokiego prądu bezpośrednio pod środkiem szpulki, aby utrzymać stabilne pętle mocy. Właściwe trasowanie minimalizuje obszar pętli, redukując szum promieniowania i zapobiegając niepotrzebnym stratom mocy w obwodach przełączających wysokiej częstotliwości.

Sprzęgło magnetyczne i rozmieszczenie komponentów

Otwarte rdzenie ferrytowe uwalniają strumień magnetyczny bezpośrednio do otaczającej przestrzeni płytki drukowanej. Ten rozproszony strumień łączy się w ścieżki o wysokiej impedancji, wprowadzając niepożądaną siłę elektromotoryczną do wrażliwych sygnałów. Projektanci umieszczają każdą cewkę mocy z dala od analogowych ścieżek sprzężenia zwrotnego i cyfrowych linii komunikacyjnych. W porównaniu do poziomych cewek osiowych, pionowe cewki wytwarzają pionowy wzór strumienia, który koncentruje natężenie pola nad powierzchnią płytki. Umieszczenie wrażliwych śladów poza tym polem magnetycznym pozwala zachować integralność sygnału w każdym zastosowaniu operacyjnym. Projektanci płytek izolują stopnie mocy, aby zachować nieskazitelne ścieżki sygnałowe w złożonych zespołach obwodów drukowanych.

Wysokoprądowe ścieżki przełączania wymagają ścisłej izolacji przestrzennej od linii sygnałowych wysokiej częstotliwości, aby stłumić zakłócenia elektromagnetyczne na wielowarstwowych płytkach drukowanych.

Zachowanie odstępu zapobiega nakładaniu się pól i niepożądanej wzajemnej indukcyjności pomiędzy sąsiednimi elementami. Standardowe zasady projektowania wymuszają określone fizyczne odstępy wokół otwartych rdzeni szpulek:

· Ścieżki sygnałów wysokiej częstotliwości należy utrzymywać w minimalnej odległości równej dwukrotności średnicy rdzenia cewki indukcyjnej.

· Ustawić sąsiednie cewki promieniowe pod kątem prostym, aby zminimalizować wzajemne sprzężenie magnetyczne.

· Unikaj prowadzenia wrażliwych ścieżek sprzężenia zwrotnego bezpośrednio pod aktywnym uzwojeniem cewki.

Projekt śladu i prześwit otworu

Dokładne wymiary podstawy zapewniają stabilność mechaniczną i niezawodne połączenia elektryczne podczas zautomatyzowanego montażu. Otwory muszą zapewniać odpowiedni prześwit dla przewodów komponentów, aby umożliwić płynne wprowadzenie na podłogę fabryki. Mały odstęp między przewodami zapobiega przechylaniu się komponentów, utrzymując stałą pionową oś magnetyczną. Nadmierne napięcie przewodu powoduje naprężenia mechaniczne, które zmieniają właściwości rdzenia, zmieniając docelową wartość indukcyjności w trakcie długotrwałej pracy. Producenci weryfikują średnice otworów przelotowych w powłoce, aby zapewnić odpowiedni przepływ lutowia podczas obróbki falowej.

Właściwy rozmiar podkładki obsługuje duży prąd tętniący, nie powodując powstawania gorących punktów termicznych na warstwach miedzi. Większe miedziane podkładki rozpraszają ciepło i zabezpieczają obudowę przed wibracjami. W przeciwieństwie do cewek osiowych, pakiety pionowe skupiają ciężar konstrukcyjny na dwóch zaciskach z otworami przelotowymi. Naprężenia mechaniczne wynikające z rozszerzalności cieplnej mogą spowodować pęknięcie delikatnego materiału rdzenia, jeśli podkładki nie mają odpowiedniego odprężenia lutowniczego. Inżynierowie obliczają szerokość śladu, korzystając ze standardowych wzorów na masę miedzi:

minimalna szerokość ścieżki = maksymalny prąd ciągły / (grubość miedzi x dopuszczalny współczynnik wzrostu temperatury)

Projektanci trzymają płaszczyzny podłoża z dala od obszaru znajdującego się bezpośrednio pod otwartą szczeliną rdzenia. Ciągła miedź pod nieekranowanymi szpulami wytwarza prądy wirowe, zmniejszając całkowitą indukcyjność obwodu. Usunięcie uziemionej miedzi w tym zlokalizowanym obszarze stabilizuje oczekiwaną wartość indukcyjności i zachowuje indukcyjność nominalną pod obciążeniem. Ponadto utrzymywanie szerokich ścieżek mocy wysokiego prądu obniża opór elektryczny, umożliwiając pasywnej cewce utrzymanie stabilnej indukcyjności bez generowania nadmiernego ciepła. Końcowa kontrola mechaniczna potwierdza, że ​​pionowe promieniowe cewki indukcyjne przylegają równo do powierzchni płytki, nie przykładając momentu obrotowego do przewodów doprowadzających. Staranne wykonanie chroni delikatne szpule ferrytowe przed naprężeniami mechanicznymi, utrzymując jednocześnie szczytową wydajność prądową.

Praktyki formowania i mocowania promieniowego ołowiu

Techniki gięcia ołowiu i odprężanie

Linie montażowe przygotowują przewody przed umieszczeniem otwartej cewki na płytkach drukowanych. Prawidłowe wygięcie ołowiu zapobiega fizycznym pęknięciom delikatnych rdzeni magnetycznych. Technicy wstępnie formują końcówki przewodów, aby dopasować przewody komponentów do otworów w płytce drukowanej. Bezpośrednie zginanie w pobliżu podstawy szpulki powoduje silne naprężenia mechaniczne, powodując natychmiastowe pękanie delikatnych materiałów ceramicznych induktora. Dlatego operatorzy mocno zaciskają przewód prowadzący w pobliżu korpusu komponentu podczas operacji gięcia. Narzędzia mocujące absorbują siłę mechaniczną i izolują korpus ceramiczny od niebezpiecznych naprężeń zginających.

Ręczne szczęki narzędzi do formowania bezpiecznie podtrzymują podstawy drutu ołowianego podczas przygotowywania ołowiu. Zautomatyzowane maszyny wykorzystują niestandardowe zestawy matryc do jednoczesnego kształtowania obu końcówek. W przeciwieństwie do cewek osiowych, części pionowe wymagają precyzyjnych symetrycznych zagięć, aby zachować wyrównanie w pionie. Narzędzia formujące utrzymują minimalny promień zgięcia równy dwukrotności średnicy drutu. Ten specyficzny promień zapobiega przewężaniu drutu miedzianego i chroni integralność powłoki zacisków. Ponadto technicy tworzą małą pętlę odciążającą w każdym przewodzie. Pętla ta pochłania rozszerzalność fizyczną podczas cykli termicznych, zachowując stabilną indukcyjność nominalną w czasie. Kontrolowane siły zginające zmniejszają również zmęczenie wewnętrznego drutu miedzianego podczas montażu produkcyjnego na dużą skalę.

Wysokość montażu i zabezpieczenie przed wibracjami

Stabilność mechaniczna decyduje o długoterminowej wydajności elektrycznej w trudnych warunkach pracy. Niezabezpieczone elementy pionowe pod wpływem wstrząsu mechanicznego doświadczają dużego pędu fizycznego. Nadmierny ruch komponentów powoduje zmęczenie ołowiu i pękanie w długich okresach eksploatacji. W przeciwieństwie do poziomych cewek osiowych, pionowe elementy cewek mocy wymagają dedykowanych fizycznych konstrukcji wsporczych. Technicy instalują mechaniczne elementy dystansowe pod podstawami szpul, aby utrzymać odpowiednią wysokość nad powierzchniami płytek drukowanych.

Normy IPC-A-610 wymagają określonych odstępów, aby umożliwić całkowite utworzenie zaokrąglenia lutowia i dokładny przepływ rozpuszczalnika czyszczącego pod uniesionymi elementami.

Procesy montażu definiują precyzyjne zasady mechanicznego pozycjonowania i łączenia części z otworami przelotowymi:

1. Ustaw wysokość odsunięcia komponentu od 0,5 milimetra do 1,5 milimetra nad powierzchnią płytki drukowanej.

2. Nałóż kropkę nieprzewodzącego kleju silikonowego, aby zabezpieczyć korpus komponentu przed silnymi wibracjami mechanicznymi.

3. Przed poddaniem płytek drukowanych przez maszyny do lutowania falowego w wysokiej temperaturze poczekaj, aż kleje strukturalne całkowicie utwardzą się.

Właściwe techniki montażu chronią delikatne obwody mocy w zastosowaniach wymagających wysokich wibracji. Cewki promieniowe pozostają pionowe i stabilne podczas trudnych testów udarowych, gdy kleje zabezpieczają podstawy komponentów. Natomiast ciężkie cewki osiowe mogą odrywać się od pól lutowniczych pod wpływem przyspieszenia bocznego. Sztywne mocowania mechaniczne eliminują naprężenia ścieżek miedzianych w warunkach dużego prądu tętniącego. Prawidłowa wysokość montażu zapobiega bezpośredniemu kontaktowi termicznemu pomiędzy rdzeniami szpuli a gorącymi ścieżkami prądowymi. Te stopnie ochronne utrzymują projektowane wartości indukcyjności w cyklach operacyjnych w wysokich temperaturach. Stałe kotwy samoprzylepne redukują również hałas akustyczny powodowany przez magnetostrykcyjny ruch rdzenia pod wpływem pulsującego prądu.

Cewki promieniowe zapewniają doskonałą gęstość upakowania na zatłoczonych płytkach drukowanych. Inżynierowie wybierają cewki promieniowe, gdy na płytkach brakuje poziomej przestrzeni na długie komponenty. Co więcej, cewki promieniowe skutecznie rozpraszają ciepło poprzez otwarte kanały powietrzne. Właściwe formowanie ołowiu zapewnia, że ​​cewki promieniowe pasują gładko do wzorów otworów przelotowych, bez mechanicznego łączenia. W przeciwieństwie do wydłużonych cewek osiowych, kompaktowe jednostki stojące skutecznie zarządzają prądem szczytowym w każdym zastosowaniu przemysłowym. Niezawodny montaż mechaniczny pozwala cewce w kształcie litery I wytrzymać trudne warunki przemysłowe. Dobrze zamontowana cewka indukcyjna działa niezawodnie i nie powoduje degradacji złącza lutowniczego. Rygorystyczne standardy montażu zapobiegają wadom produkcyjnym.

Protokoły lutowania na fali dla montażu cewki indukcyjnej

Unikanie szoku termicznego podczas podgrzewania

Maszyny do lutowania falowego przepuszczają zespoły obwodów z otworami przelotowymi przez fale stopionego lutu, aby utworzyć trwałe fizyczne połączenia. Podczas tego zautomatyzowanego procesu duże zmiany termiczne powodują poważne naprężenia wewnątrz rdzeni ferrytowych. Technicy stosują etap stopniowego podgrzewania, aby równomiernie podnieść temperaturę płyty. Właściwe tempo narastania zapobiega fizycznemu pękaniu w kruchych strukturach rdzenia ceramicznego. Stopniowe podgrzewanie usuwa również lotne rozpuszczalniki pochodzące z topnika przed bezpośrednim kontaktem ze stopionym lutem. Cewka przelotowa wymaga precyzyjnego zarządzania temperaturą, aby przetrwać szybkie zanurzenie w fali.

Inżynierowie utrzymują określone profile temperatury podgrzewania wstępnego, aby chronić cewki promieniowe na linii produkcyjnej. Szybkość nagrzewania wstępnego w zakresie od 2°C do 4°C na sekundę zapobiega pęknięciom rdzenia. Nieosłonięte elementy składowe rozszerzają się równomiernie, gdy ciepło wzrasta stopniowo wzdłuż ścieżki przenośnika. Nierówna rozszerzalność cieplna generuje naprężenia wewnętrzne, powodując nagłą utratę magnetyczną w strukturach rdzenia. Kontrolowane podgrzewanie wstępne utrzymuje stabilną wydajność rdzenia podczas ekspozycji na duży prąd szczytowy w każdym zastosowaniu o dużej gęstości mocy.

Lutowanie ręczne i kontrola jakości

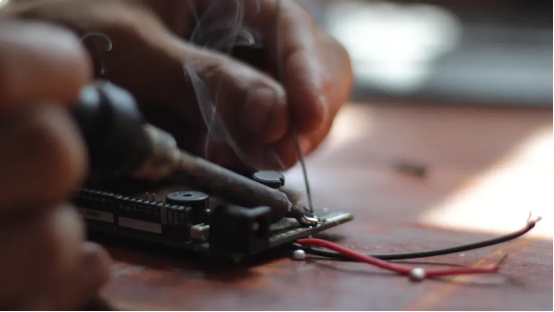

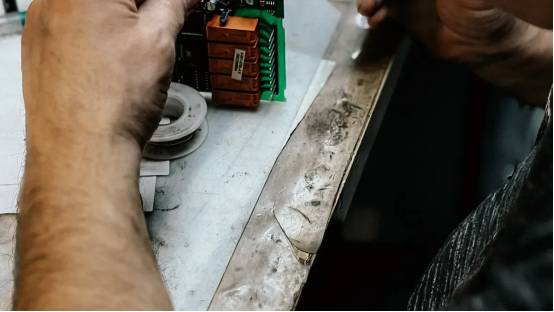

Technicy wykonują ręczne operacje lutowania w przypadku specjalistycznych płytek o małej objętości lub zadań związanych z przeróbką. Operatorzy dostosowują temperaturę końcówki żelazka w zależności od grubości płytki i masy ołowiu na końcówce. Nadmierna temperatura końcówki szybko przenosi nadmiar energii cieplnej na cienkie miedziane cewki. Szybkie nagrzewanie uszkadza izolację drutu, powodując zwarcia na wewnętrznych zwojach. To uszkodzenie izolacji nieoczekiwanie zmienia całkowitą indukcyjność w warunkach wysokiego prądu roboczego. Uszkodzona cewka indukcyjna pogarsza wydajność na całym stopniu mocy.

Inspektorzy jakości sprawdzają filety lutownicze zgodnie z normami IPC-A-610, aby zagwarantować integralność połączenia. Całkowity przepływ lutowia musi całkowicie wypełnić każdy platerowany otwór przelotowy, aby wytrzymać duży prąd ciągły. Wadliwe złącze lutowane zwiększa opór elektryczny na ścieżkach wysokiego prądu. Inspektorzy sprawdzają, czy cewka indukcyjna z otwartym rdzeniem jest ustawiona pionowo i nie przykłada momentu obrotowego do delikatnych zacisków przewodu. Operatorzy zachowują szczególną ostrożność podczas obsługi cewek promieniowych w wymagających konstrukcjach zasilania, aby zachować nienaruszoną cewkę.

Zespoły kontroli jakości przechodzą rygorystyczny proces oceny podczas testów końcowych:

1. Sprawdź filety lutownicze w powiększeniu, aby potwierdzić całkowite zwilżenie 360 ​​stopni wokół przewodów prowadzących.

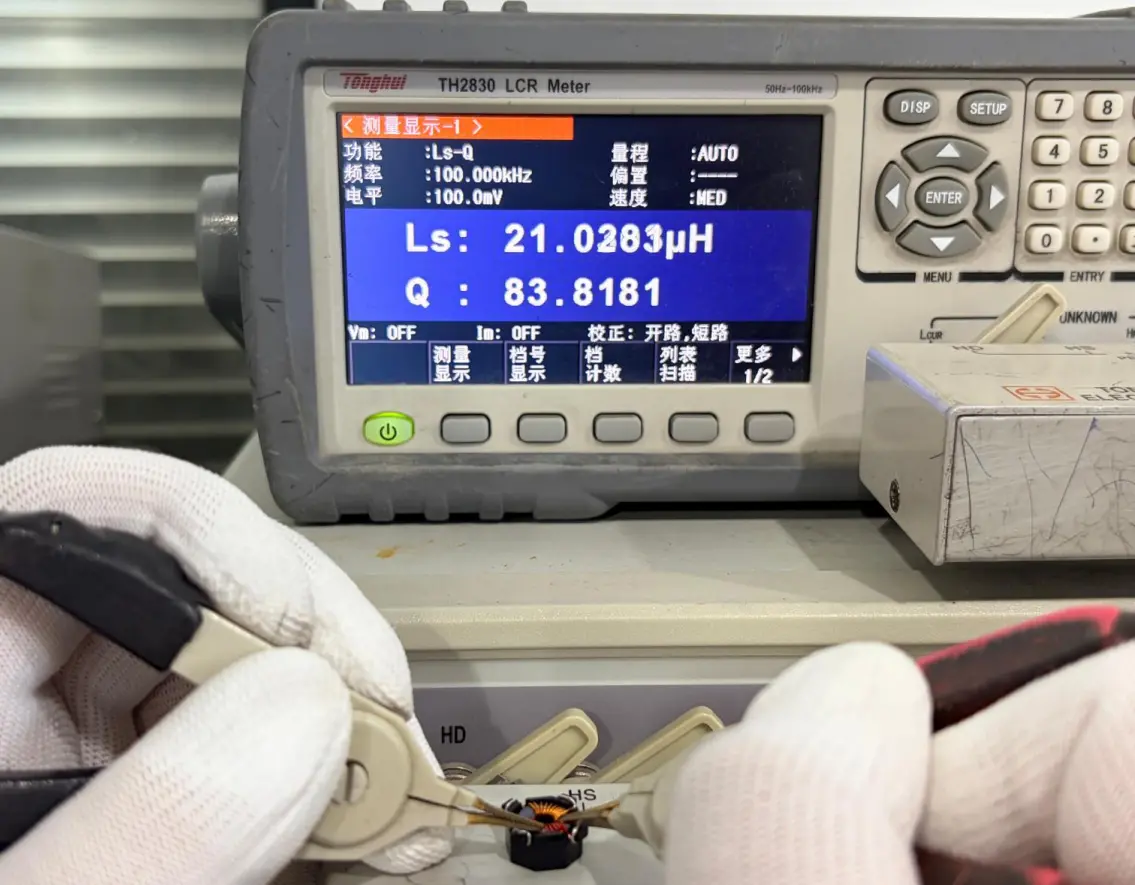

2. Zmierz indukcyjność nominalną za pomocą miernika LCR, aby wykryć ukryte pęknięcia rdzenia lub zwarcia uzwojeń.

3. Sprawdź odstępy komponentów, aby zapewnić stabilny przepływ prądu tętniącego bez zwarcia sąsiednich ścieżek.

4. Sprawdź limity docelowej indukcyjności i znamionowego prądu nasycenia, aby zapewnić pełną wydajność funkcjonalną.

Rozwiązywanie problemów z awariami rdzenia i połączeń

Pękanie ferrytu i złamania stawów

Wstrząs mechaniczny i nadmierne ciepło lutowania powodują pękanie kruchych korpusów ferrytowych podczas produkcji. Uderzenie fizyczne rozbija sztywną strukturę ceramiczną. Pęknięcia tworzą sztuczne szczeliny powietrzne wewnątrz ścieżki strumienia magnetycznego. Te wewnętrzne mikroprzerwy znacznie obniżają podstawową wartość indukcyjności podczas wstępnego testowania obwodu. Pęknięte podstawy szpul powodują również naprężenia fizyczne na przewodach komponentów podczas ciągłych wibracji mechanicznych. Niezabezpieczone elementy chybotają się, pogłębiając pęknięcia rdzenia i pogarszając właściwości magnetyczne w trakcie długotrwałej pracy.

Gwałtowne wahania temperatury powodują pęknięcia połączeń lutowniczych wokół kołków końcowych z otworami przelotowymi. Szok termiczny podczas obróbki falowej napręża filety lutownicze. Wysoki prąd ciągły powoduje miejscową rozszerzalność cieplną cienkich miedzianych podkładek. Mikroskopijne pęknięcia lutu zwiększają rezystancję styków elektrycznych, powodując miejscową utratę ciepła na płytce drukowanej. Technicy sprawdzają złamane stawy za pomocą narzędzi do powiększania optycznego zgodnie ze standardami kontroli IPC-A-610. Ponowne lutowanie uszkodzonych pinów stabilizuje połączenia elektryczne bez przegrzewania pobliskich konstrukcji komponentów.

Wykrywanie przesunięcia indukcyjności i zwarcia uzwojenia

Przegrzane zwoje miedziane z czasem niszczą cienkie warstwy izolacyjne emalii. Przeciążenie termiczne topi powłokę ochronną, tworząc bezpośrednie styki elektryczne pomiędzy sąsiednimi pętlami przewodów. Zwarte zwoje eliminują aktywne pętle cewek i szybko zmieniają oczekiwaną wartość indukcyjności. Miernik LCR mierzy całkowitą indukcyjność na częstotliwościach testowych w celu identyfikacji wewnętrznych zwarć. Operatorzy testowi porównują każdy zmierzony odczyt z określoną wartością indukcyjności, aby natychmiast zgłosić uszkodzone części.

Wysokie naprężenie prądu szczytowego powoduje zmianę właściwości magnetycznych rdzenia w dłuższym okresie eksploatacji. Ciężkie obciążenia elektryczne nasycają otwarte struktury ferrytowe, zmieniając podstawową przepuszczalność rdzenia. Poważne przesunięcie rdzenia zmniejsza całkowitą indukcyjność i obniża zdolność stopni mocy do obsługi prądu ciągłego. Nadmierny prąd tętnienia powoduje nieoczekiwane nasycenie rdzenia, powodując dalsze skoki prądu w wrażliwych ścieżkach obwodów. Testowanie podejrzanej cewki mocy pod rzeczywistym obciążeniem operacyjnym weryfikuje rzeczywistą wydajność magnetyczną.

Ta kompleksowa ocena potwierdza rzeczywistą wartość indukcyjności przed ostateczną dostawą płytki drukowanej. Zdrowa cewka promieniowa utrzymuje stabilną indukcyjność podczas ciągłego dostarczania mocy. Wymiana uszkodzonej cewki przywraca docelową wartość indukcyjności we wszystkich warunkach pracy. Właściwe testy diagnostyczne utrzymują chłód każdej cewki mocy przy dużym zapotrzebowaniu na prąd.

Pomyślna integracja cewki w kształcie litery I wymaga ścisłego przestrzegania zasad fizycznych. Inżynierowie dopasowują specyfikacje komponentów do potrzeb obwodów. Cewki promieniowe wymagają kontrolowanego formowania przewodu, bezpiecznego odstępu między miejscami i delikatnego podgrzewania wstępnego w celu zarządzania prądem ciągłym. Weryfikacja krytycznych parametrów cewki indukcyjnej zapobiega szokowi termicznemu podczas lutowania na fali, zapewniając niezawodne działanie każdej cewki przelotowej.

Inżynierowie weryfikują prototypy przedprodukcyjne, stosując proces weryfikacji krok po kroku przed rozpoczęciem masowych serii lutowania na fali:

1. Sprawdź zagięcia przewodów, aby potwierdzić odprężenie mechaniczne na cewkach promieniowych.

2. Sprawdź integralność spoiny lutowniczej, aby zapewnić szczytowy przepływ prądu.

3. Zmierz indukcyjność po montażu za pomocą miernika LCR, porównując zmierzoną wartość indukcyjności z indukcyjnością bazową, aby potwierdzić indukcyjność docelową.

Często zadawane pytania

Jak cewki promieniowe wypadają w porównaniu z cewkami osiowymi na zatłoczonych płytach?

Cewki promieniowe oszczędzają powierzchnię poziomą w zespołach obwodów kompaktowych. Pionowe szpule skutecznie odprowadzają ciepło do otaczającego powietrza. Natomiast cewki osiowe wymagają większych powierzchni poziomych. Inżynierowie wybierają cewki promieniowe zamiast osiowych, aby zarządzać prądem ciągłym w ciasnych przestrzeniach zasilających.

Dlaczego technicy podgrzewają cewkę indukcyjną przed lutowaniem na fali?

Stopniowe podgrzewanie zapobiega szokowi termicznemu wewnątrz delikatnych struktur ferrytowych. Gwałtowne wahania temperatury powodują wewnętrzne naprężenia mechaniczne, powodując pękanie rdzeni ceramicznych. Utrzymywanie tempa nagrzewania wstępnego w zakresie od 2°C do 4°C na sekundę chroni komponenty podczas automatycznego lutowania.

W jaki sposób operatorzy wykrywają uszkodzoną cewkę lub nieprawidłową wartość indukcyjności?

Operatorzy mierzą właściwości elektryczne za pomocą miernika LCR. Przegrzane zwoje drutu niszczą izolację ochronną, powodując wewnętrzne zwarcia. Zwarte pętle zmniejszają całkowitą indukcyjność obwodu. Testy diagnostyczne potwierdzają, czy cewka fizyczna zachowuje docelową wartość indukcyjności w rzeczywistych warunkach testowych.

Jakie czynniki fizyczne powodują trwałą zmianę indukcyjności bazowej?

Wstrząs mechaniczny powoduje pęknięcie kruchych korpusów rdzenia ferrytowego, tworząc sztuczne szczeliny powietrzne. Te mikroprzerwy znacznie obniżają indukcyjność podstawową. Wysokie ciągłe nasycenie prądem lub nadmierny szok cieplny również zmieniają przepuszczalność rdzenia, pogarszając ogólną indukcyjność podczas wydłużonych cykli dostarczania mocy.
