Dlaczego w energoelektronice stosuje się niestandardowe cewki z rdzeniem prętowym do zastosowań z otwartą ścieżką magnetyczną?

Nowoczesna elektronika mocy często wymaga cewek indukcyjnych, które mogą pozostać stabilne, gdy prąd zmienia się gwałtownie. W takich warunkach geometria rdzenia magnetycznego staje się tak samo ważna jak indukcyjność i wartości znamionowe prądu.

Niestandardowa cewka z rdzeniem prętowym wykorzystuje otwartą ścieżkę magnetyczną zamiast całkowicie zamkniętego obwodu magnetycznego. Zamiast utrzymywać większość strumienia w zamkniętym rdzeniu, pole magnetyczne rozciąga się przez otaczające powietrze. Wynikająca z tego wyższa niechęć magnetyczna może pomóc zmniejszyć ryzyko nagłego nasycenia podczas pracy przy wysokim natężeniu.

To sprawia, że ​​projekty otwartych ścieżek magnetycznych są przydatne w zasilaczach, przetwornicach DC-DC, obwodach sterowania silnikami i innych zastosowaniach, w których należy wziąć pod uwagę szczyty prądu, warunki termiczne i dostępną przestrzeń instalacyjną.

Dostosowując wymiary rdzenia, strukturę uzwojenia, rozmiar drutu i materiał magnetyczny, inżynierowie mogą opracować cewkę indukcyjną, która lepiej odpowiada wymaganiom elektrycznym i mechanicznym konkretnego zastosowania.

Otwarta fizyka ścieżki magnetycznej w rdzeniach cewek indukcyjnych

Cewka indukcyjna przekształca energię elektryczną w energię magnetyczną, gdy przez jej uzwojenie przepływa prąd. Materiał rdzenia zapewnia ścieżkę dla strumienia magnetycznego i silnie wpływa na indukcyjność, zachowanie nasycenia i magazynowanie energii.

Ferryt zapewnia znacznie wyższą przepuszczalność niż powietrze, umożliwiając koncentrację strumienia magnetycznego w rdzeniu. Jednakże, gdy obwód magnetyczny zawiera znaczną ścieżkę powietrza, całkowita niechęć wzrasta. Zmienia to sposób, w jaki komponent reaguje na wzrost prądu.

Niechęć i miękkie nasycenie

Zamknięta struktura magnetyczna, taka jak rdzeń toroidalny, zapewnia ścieżkę o niskiej reluktancji dla strumienia magnetycznego. Jest to przydatne, gdy wymagana jest wysoka gęstość indukcyjności, ale rdzeń może stosunkowo szybko osiągnąć nasycenie wraz ze wzrostem prądu.

Otwarta ścieżka magnetyczna wprowadza dodatkową niechęć do obwodu magnetycznego. Ponieważ powietrze ma znacznie niższą przepuszczalność niż ferryt, zawartość powietrza ogranicza ogólną gęstość strumienia powstającego wewnątrz materiału magnetycznego.

W rezultacie indukcyjność zwykle zmniejsza się stopniowo wraz ze wzrostem prądu. To zachowanie jest powszechnie opisywane jako miękkie nasycenie .

W przypadku obwodów mocy narażonych na krótkotrwałe szczyty prądu stopniowe zmniejszanie indukcyjności może być lepsze niż nagła zmiana. Zapewnia to bardziej przewidywalną reakcję obwodu podczas przeciążeń i stanów przejściowych przełączania.

Magazynowanie energii pod napięciem DC

Magazynowanie energii jest kolejnym ważnym czynnikiem przy wyborze cewki indukcyjnej do konwersji mocy.

Element magnetyczny musi utrzymywać wystarczającą indukcyjność, przenosząc oczekiwany prąd stały. Jeśli rdzeń osiągnie głębokie nasycenie, indukcyjność może znacznie spaść, wpływając na prąd tętnienia i ogólne zachowanie przetwornika.

Dzięki otwartej ścieżce magnetycznej większa część energii magnetycznej może być powiązana z otaczającym obszarem powietrza. Ponieważ powietrze nie nasyca się w taki sam sposób jak materiał ferromagnetyczny, struktura może zapewnić użyteczną tolerancję na polaryzację prądu stałego.

Ta cecha sprawia, że ​​warto rozważyć konfiguracje z otwartym rdzeniem w przypadku zasilaczy wysokoprądowych, sterowników silników, obwodów filtrujących i innych zastosowań, w których prąd roboczy znacznie się zmienia.

Kompromis polega na tym, że otwarta struktura umożliwia większy strumień magnetyczny na zewnątrz elementu. Dlatego podczas projektowania obwodu należy łącznie ocenić parametry elektryczne i kompatybilność elektromagnetyczną.

Niestandardowa konstrukcja cewki rdzeniowej pręta

Główną zaletą niestandardowej konstrukcji rdzenia pręta jest elastyczność.

Zamiast wybierać standardowy komponent i dostosowywać wokół niego obwód, inżynierowie mogą dostosować fizyczną strukturę cewki indukcyjnej zgodnie z rzeczywistymi wymaganiami aplikacji.

Długość rdzenia, średnica, materiał, powierzchnia uzwojenia, rozmiar drutu i liczba zwojów wpływają na końcową charakterystykę elektryczną.

Rdzeń dłuższy lub o większej średnicy może zapewnić dodatkową przestrzeń uzwojenia i zmienić efektywną ścieżkę magnetyczną. Mniejsza konstrukcja może pomóc w zmniejszeniu zajmowanej powierzchni, ale może nałożyć większe ograniczenia na obsługę prądu i rozpraszanie ciepła.

Właściwa kombinacja zależy od docelowej indukcyjności, prądu roboczego, częstotliwości przełączania, zakresu temperatur i dostępnej przestrzeni instalacyjnej.

Proporcje obrazu i optymalizacja uzwojenia

Stosunek długości i średnicy rdzenia wpływa na rozkład pola magnetycznego wokół elementu. Inżynierowie mogą wykorzystać tę zależność do zrównoważenia indukcyjności, charakterystyki nasycenia i wymiarów fizycznych.

Konstrukcja uzwojenia jest równie ważna.

W zastosowaniach wysokoprądowych grubszy drut miedziany może zmniejszyć rezystancję prądu stałego i związane z nią straty przewodzenia. Drut płaski można również rozważyć, gdy wymagany jest większy przekrój przewodu w ograniczonym obszarze uzwojenia.

Odstępy zwojów wpływają zarówno na izolację elektryczną, jak i zachowanie przy wysokich częstotliwościach. Nadmiernie ciasne uzwojenie może zwiększyć efekty pasożytnicze, natomiast nadmierne odstępy mogą zwiększyć całkowity rozmiar komponentu.

Dlatego niestandardowa konstrukcja uzwojenia musi równoważyć kilka czynników, a nie po prostu maksymalizować liczbę zwojów.

W przypadku zastosowań przełączających inżynierowie mogą również ocenić rezystancję prądu przemiennego, efekt naskórkowości, straty zbliżeniowe i wzrost temperatury. Czynniki te stają się coraz ważniejsze wraz ze wzrostem częstotliwości roboczej.

Zarządzanie ciepłem i zagadnienia EMI

Wydajność cieplna jest często jednym z powodów, dla których inżynierowie rozważają konstrukcję z otwartym rdzeniem.

Cewka z rdzeniem prętowym wystawia stosunkowo dużą część swojej powierzchni na działanie otaczającego powietrza. Przy wystarczającym przepływie powietrza ciepło generowane przez uzwojenie i rdzeń może być przekazywane do otoczenia bez całkowitego polegania na płytce drukowanej.

Niższa temperatura robocza pomaga utrzymać bardziej stabilne właściwości elektryczne podczas długich cykli pracy.

Jednakże otwarta ścieżka magnetyczna stwarza również ważne kwestie projektowe: rozproszony strumień magnetyczny .

W przeciwieństwie do ekranowanych cewek, element z otwartym rdzeniem pozwala części pola magnetycznego na rozprzestrzenienie się na otaczający obszar. Jeśli cewka indukcyjna zostanie umieszczona zbyt blisko wrażliwych ścieżek sygnałowych, czujników, linii komunikacyjnych lub obwodów sprzężenia zwrotnego, może wystąpić niepożądane sprzężenie magnetyczne.

Dlatego układ PCB staje się częścią procesu projektowania cewki indukcyjnej.

Inżynierowie mogą zmniejszyć zakłócenia poprzez:

· Trzymanie wrażliwych śladów sygnału z dala od obszaru pola magnetycznego

· Ustawianie komponentu w odpowiedniej orientacji

· Minimalizacja obszarów pętli wysokoprądowych

· Zapewnienie wystarczającego luzu fizycznego

· W razie potrzeby należy stosować miejscowe osłony

· Oddzielenie sekcji zasilania i sterowania na płytce drukowanej

Celem niekoniecznie jest wyeliminowanie całego zewnętrznego strumienia magnetycznego, ale kontrolowanie jego interakcji z pobliskimi obwodami.

Zastosowania elektroniki mocy dla cewek o otwartej ścieżce

Cewki indukcyjne z otwartą ścieżką magnetyczną można stosować w kilku zastosowaniach, w których stabilność prądu i charakterystyka miękkiego nasycenia są ważniejsze niż maksymalne ekranowanie magnetyczne.

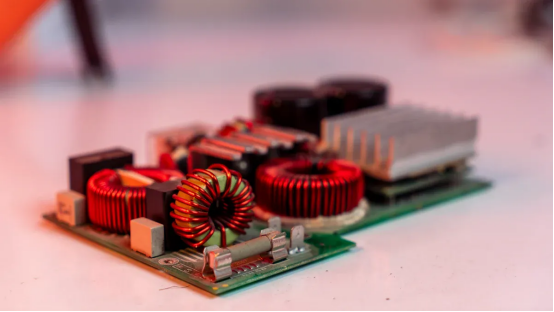

Filtrowanie wysokoprądowe

Zasilacze generują prądy tętniące podczas operacji przełączania. Cewka indukcyjna umieszczona w stopniu filtrującym ogranicza szybkie zmiany prądu i pomaga wygładzić przebieg wyjściowy.

Przy dużych prądach obciążenia utrzymanie użytecznej indukcyjności ma kluczowe znaczenie. Otwarta ścieżka magnetyczna może zapewnić stopniową reakcję indukcyjności w miarę wzrostu prądu, dzięki czemu element nadaje się do obwodów o zmieniających się warunkach obciążenia.

Inżynierowie mogą stosować niestandardowe konstrukcje prętów, gdy standardowy komponent nie może zapewnić wymaganej kombinacji indukcyjności, wydajności prądowej i wymiarów mechanicznych.

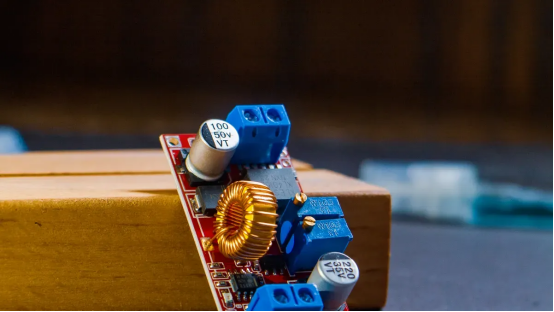

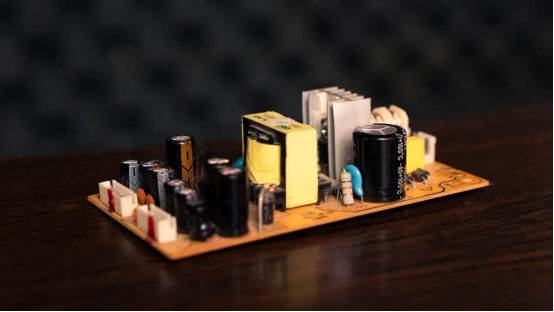

Konwersja DC-DC

Przetwornice Buck i Boost zależą w dużym stopniu od cewek indukcyjnych.

Podczas każdego cyklu przełączania cewka gromadzi i uwalnia energię, kontrolując tętnienie prądu. Jeśli element nasyca się zbyt szybko, prąd tętniący może gwałtownie wzrosnąć i spowodować dodatkowe obciążenie urządzeń przełączających i kondensatorów.

Prawidłowo zaprojektowana konstrukcja rdzenia pręta może zapewnić przewidywalne zachowanie prądu w całym zakresie pracy przetwornicy.

Rozmiar rdzenia, rezystancję uzwojenia, częstotliwość przełączania i charakterystykę nasycenia należy oceniać łącznie, a nie traktować indukcyjności jako jedynego kryterium wyboru.

Obwody zasilania samochodowego i przemysłowego

Elektronika samochodowa i przemysłowa często doświadczają szybkich zmian obciążenia. Silniki, siłowniki, pompy i przetworniki przełączające mogą generować krótkotrwałe szczyty prądu.

Dostosowaną cewkę z otwartym rdzeniem można zaprojektować w oparciu o te warunki pracy.

W przypadku zastosowań motoryzacyjnych należy również wziąć pod uwagę zmiany temperatury, wibracje, przestrzeń montażową i długoterminową niezawodność. Urządzenia przemysłowe mogą kłaść większy nacisk na prąd ciągły, warunki chłodzenia i wytrzymałość mechaniczną.

Dlatego komponent musi pasować do całego środowiska operacyjnego, a nie tylko do nominalnej specyfikacji elektrycznej.

Jak wybrać niestandardową cewkę indukcyjną z rdzeniem prętowym

Wybór niestandardowego komponentu należy rozpocząć od rzeczywistych warunków obwodu.

Ważne parametry obejmują:

Margines prądu i nasycenia

Sam prąd znamionowy nie zapewnia wystarczających informacji dla zastosowań wysokoprądowych.

Inżynierowie powinni zbadać krzywą indukcyjności w funkcji prądu i określić, jaka indukcyjność pozostaje przy maksymalnym oczekiwanym obciążeniu.

W przypadku obwodów o dużych prądach przejściowych często konieczny jest dodatkowy margines. Element, który dobrze działa przy prądzie znamionowym, może zachowywać się zupełnie inaczej podczas rozruchu, krótkotrwałych przeciążeń lub nagłych zmian obciążenia.

Celem jest utrzymanie cewki indukcyjnej w przewidywalnym obszarze działania, zamiast projektować bezpośrednio na granicy nasycenia.

Częstotliwość i ocena strat

Wartości indukcyjności mierzone przy niskiej częstotliwości mogą nie w pełni odzwierciedlać zachowanie podzespołów w konwerterze przełączającym.

Przy wyższych częstotliwościach mogą wzrosnąć straty w rdzeniu, rezystancja uzwojenia, efekt naskórkowania i efekt bliskości. Straty te przyczyniają się do wzrostu temperatury i zmniejszają ogólną wydajność systemu.

Z tego powodu inżynierowie powinni, jeśli to możliwe, ocenić komponent przy rzeczywistej częstotliwości przełączania.

Następnie można opracować niestandardowe uzwojenie, aby zmniejszyć niepotrzebne straty miedzi przy jednoczesnym zachowaniu wymaganej indukcyjności i wydajności prądowej.

Dlaczego dostosowywanie ma znaczenie w nowoczesnych projektach zasilania

Standardowe cewki indukcyjne działają dobrze, gdy ich specyfikacje elektryczne i mechaniczne odpowiadają już aplikacji. Jednak wyspecjalizowane systemy zasilania często nakładają kilka wymagań jednocześnie.

Komponent może wymagać zapewnienia:

· Wysoka wydajność prądowa

· Kontrolowane zachowanie nasycenia

· Niska rezystancja DC

· Indukcyjność właściwa

· Kompaktowe wymiary

· Lepsze odprowadzanie ciepła

· Zdefiniowana konfiguracja uzwojenia

· Stabilna praca przy zmianach temperatury

Spełnienie wszystkich tych wymagań za pomocą gotowego komponentu może być trudne.

Niestandardowa cewka z rdzeniem prętowym pozwala inżynierom dostosować strukturę magnetyczną i uzwojenia wokół rzeczywistego obwodu, zamiast narażać konstrukcję obwodu na potrzeby uwzględnienia stałego elementu.

Podejście to może być szczególnie przydatne w przypadku zasilaczy przemysłowych, przetwornic DC-DC, systemów sterowania silnikami, elektroniki samochodowej i specjalistycznego sprzętu do konwersji energii.

Ostateczny projekt należy zawsze zweryfikować poprzez badania elektryczne, badania termiczne i, w stosownych przypadkach, ocenę kompatybilności elektromagnetycznej.

Wniosek

Cewki o otwartej ścieżce magnetycznej zapewniają inną równowagę pomiędzy indukcyjnością, zachowaniem nasycenia, wydajnością cieplną i ekranowaniem magnetycznym w porównaniu z konstrukcjami z zamkniętym rdzeniem.

Dodatkowa ścieżka powietrza zwiększa niechęć magnetyczną i może powodować łagodniejszą reakcję indukcyjną w miarę wzrostu prądu. Dzięki temu konstrukcje rdzeni prętów są przydatne w zastosowaniach, w których prąd zmienia się szybko lub gdzie ważne jest przewidywalne zachowanie pod wpływem prądu stałego.

Jednocześnie otwarta struktura wymaga ostrożnego rozmieszczenia płytek PCB i uwzględnienia zakłóceń elektromagnetycznych, ponieważ część pola magnetycznego wykracza poza rdzeń.

W przypadku wymagających zastosowań dostosowywanie zapewnia większą kontrolę nad wymiarami rdzenia, geometrią uzwojenia, wyborem drutu, indukcyjnością, rezystancją i zachowaniem termicznym. Odpowiednio zaprojektowana cewka z rdzeniem prętowym może zatem stać się praktycznym rozwiązaniem, gdy standardowe cewki nie są w stanie spełnić wymagań elektrycznych i mechanicznych specjalistycznego systemu zasilania.

Często zadawane pytania

Jaka jest główna zaleta cewki indukcyjnej o otwartej ścieżce magnetycznej?

Otwarta ścieżka magnetyczna zwiększa niechęć magnetyczną i może powodować bardziej stopniową redukcję indukcyjności w miarę wzrostu prądu. To zachowanie jest przydatne w obwodach wysokoprądowych ze znacznymi zmianami obciążenia.

Dlaczego warto wybrać niestandardową cewkę z rdzeniem prętowym zamiast standardowego komponentu?

Dostosowanie pozwala inżynierom dostosować rozmiar rdzenia, strukturę uzwojenia, średnicę drutu i indukcyjność zgodnie z rzeczywistymi wymaganiami obwodu. Jest to przydatne, gdy standardowe wymiary komponentów lub parametry elektryczne nie są odpowiednie.

Czy cewki z rdzeniem prętowym nadają się do przetworników DC-DC?

Tak. Struktury rdzeni prętowych można stosować w obwodach konwersji DC-DC, w których tętnienia prądu, zachowanie nasycenia, parametry cieplne i wymiary fizyczne są dokładnie dopasowane do konstrukcji konwertera.

Czy cewki z otwartym rdzeniem powodują problemy z zakłóceniami elektromagnetycznymi?

Mogą wytwarzać większy zewnętrzny strumień magnetyczny niż konstrukcje ekranowane. Właściwa orientacja komponentów, odstępy między płytkami PCB, kontrola pętli prądowej i lokalne ekranowanie mogą pomóc w ograniczeniu niepożądanego sprzężenia magnetycznego.

Co powinni sprawdzić inżynierowie przed wyborem cewki indukcyjnej z rdzeniem prętowym?

Kluczowe czynniki obejmują indukcyjność, prąd nasycenia, rezystancję prądu stałego, częstotliwość roboczą, materiał rdzenia, zakres temperatur, wymiary fizyczne i środowisko magnetyczne wokół elementu.
