Wstęp
Gujing Inductor, profesjonalny producent cewek OEM i ODM z 23-letnim doświadczeniem w branży, dostarczył z sukcesem dostosowane do indywidualnych potrzeb rozwiązanie w zakresie wymiany cewek dla wiodącego producenta zasilaczy samochodowych nowej generacji. Projekt ten w pełni rozwiązuje problemy związane z produkcją masową powodowane przez tradycyjne cewki toroidalne z otworami przelotowymi, pomagając klientom zajmującym się elektroniką samochodową modernizować linie produkcyjne, stabilizować jakość produktów i obniżać ogólne koszty produkcji.
Tło projektu i bolesne punkty klientów
W samochodowym sprzęcie zasilającym klienta pierwotnie zastosowano toroidalną cewkę indukcyjną z otworem przelotowym o wymiarach 10 × 4 mm, o indukcyjności nominalnej 27,5 μH przy 1 kHz i rzeczywistej indukcyjności 24 μH, testowanej przy częstotliwości roboczej 100 kHz.
Tradycyjne cewki przewlekane wymagają ręcznego montażu wtykowego podczas produkcji masowej, co wiąże się z wieloma nieuniknionymi wadami:
1. Słaba spójność parametrów elektrycznych w poszczególnych partiach produkcyjnych, skutkująca niestabilną wydajnością produktu;
2. Wysokie koszty pracy przy montażu ręcznym i niska przepustowość produkcji;
3.Trudna do zrealizowania w pełni automatyczna produkcja SMT, ograniczająca długoterminową rozbudowę wydajności.
Klient przedstawił jasne podstawowe wymagania dotyczące projektu wymiany:
1. Brak modyfikacji istniejącego układu PCB i struktury obwodów;
2. Cewki SMD muszą odpowiadać parametrom elektrycznym oryginalnej cewki toroidalnej z otworem przelotowym;
3. Zrównoważ koszty surowców do produkcji masowej, spełniając rygorystyczne warunki pracy klasy motoryzacyjnej.
Profesjonalne wsparcie techniczne Gujing
Wspierany przez trzy podstawowe przewagi konkurencyjne: 23 lata doświadczenia w zakresie badań i rozwoju oraz produkcji cewek OEM i ODM, ekskluzywną, kompleksową obsługę techniczną dla klientów zajmujących się projektowaniem elektroniki oraz ponad 20 000 samodzielnie opracowanych formuł proszku z rdzeniem magnetycznym, zespół inżynierów Gujing rozpoczął specjalną ocenę techniczną szybko po otrzymaniu zapotrzebowania klienta.

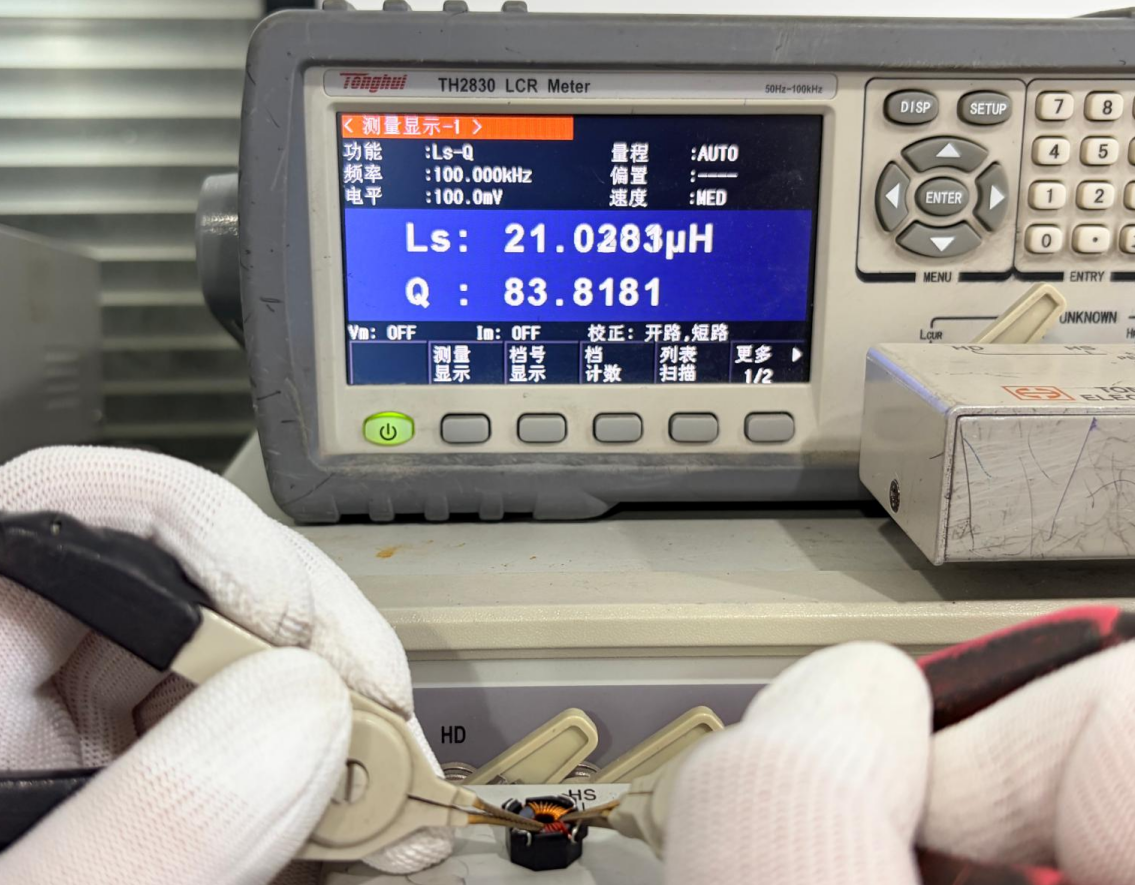

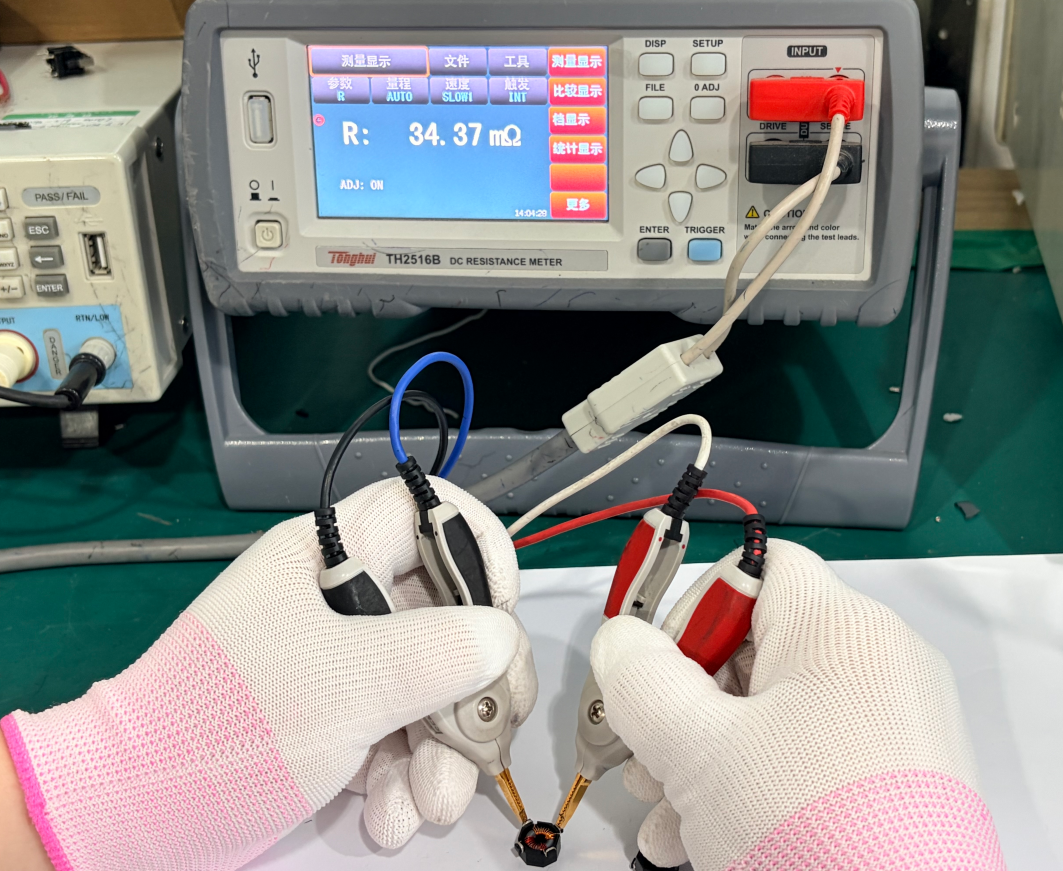

Nasi inżynierowie przeprowadzili kompleksową weryfikację obejmującą przestrzeń wymiarową montażu PCB, pełne parametry elektryczne oryginalnej cewki indukcyjnej, standardy odporności na wysokie temperatury, wibracje i zakłócenia dla elektroniki samochodowej, a także przeprowadzili wielowymiarowe obliczenia i dopasowanie zgodnie z harmonogramem masowej produkcji wielkoseryjnej klienta.
Ostateczne rozwiązanie dopasowujące i podstawowe zalety
Po systematycznych badaniach przesiewowych i testach wydajnościowych Gujing potwierdził dla klienta dwa dojrzałe, w pełni kompatybilne modele cewek indukcyjnych SMD:
GTCSM1207C-280DT i GTCSM1207C-450DT
Obydwa rozwiązania w zakresie cewek SMD zapewniają klientowi niezwykłą wartość:
Pełne dopasowanie wydajności: W pełni spójna indukcyjność, DCR, prąd nasycenia i charakterystyka częstotliwościowa z oryginalną toroidalną cewką indukcyjną z otworem przelotowym 10 × 4 mm;
1. Zerowe przeprojektowanie PCB: Idealne dopasowanie do oryginalnej płytki drukowanej, bez dodatkowych kosztów rozwoju i opóźnień w cyklu projektowania;
2. Obsługuje w pełni automatyczny montaż SMT: Całkowicie wyeliminuj ręczne procesy wtyczek, znacznie obniż koszty produkcji robocizny i montażu;
3. Stabilne parametry partii: Rozwiązują zasadniczo problem niespójnej wydajności elektrycznej poszczególnych partii, skutecznie poprawiają wydajność gotowego produktu i stabilność pracy sprzętu w trudnych warunkach pracy w branży motoryzacyjnej.
Podsumowanie projektu
Gujing Inductor zapewnia kompleksową usługę obejmującą cały proces, w tym dobór parametrów, dopasowanie symulacji wydajności, weryfikację próbek i dostawę do produkcji masowej na potrzeby tego projektu wymiany cewki indukcyjnej zasilacza samochodowego.
Ten rzeczywisty przypadek potwierdza duże możliwości firmy Gujing w zakresie niestandardowej wymiany cewek typu pin-to-pin, szczególnie w przypadku nowych pojazdów energetycznych, elektroniki samochodowej i zasilaczy przemysłowych. Wspieramy klientów na całym świecie w wymianie tradycyjnych cewek przewlekanych na cewki SMD w celu poprawy jakości, zwiększenia wydajności produkcji i całkowitej redukcji kosztów.
Często zadawane pytania
Do czego służy cewka indukcyjna w obwodzie?
Cewka indukcyjna magazynuje energię w polu magnetycznym, gdy przepływa przez nią prąd. Ten element pomaga kontrolować przepływ energii elektrycznej. Wiele obwodów wykorzystuje cewkę indukcyjną do filtrowania sygnałów, redukcji szumów lub stabilizacji napięcia.
Jak ktoś może stwierdzić, czy cewka indukcyjna jest uszkodzona?
Może on sprawdzić, czy nie występują widoczne uszkodzenia, takie jak oparzenia lub przerwane przewody. Wadliwa cewka indukcyjna często powoduje utratę mocy w obwodzie lub powstawanie szumów. Testowanie za pomocą multimetru pomaga potwierdzić, czy cewka indukcyjna działa zgodnie z oczekiwaniami.
Czy można zastąpić cewkę indukcyjną inną podobną częścią?
Nie, powinien zawsze odpowiadać pierwotnej wartości. Każda cewka indukcyjna ma określoną rolę w obwodzie. Użycie niewłaściwego typu może spowodować nieprawidłowe działanie obwodu lub nieprawidłowe filtrowanie sygnałów.
Dlaczego usunięcie cewki indukcyjnej pomaga w testowaniu?
Usunięcie cewki indukcyjnej izoluje ją od reszty obwodu. Ten krok zapobiega wpływowi innych komponentów na pomiar. Dokładne testy zapewniają, że cewka indukcyjna spełnia wymagania obwodu.
Jakie narzędzia pomagają w rozwiązywaniu problemów z cewką indukcyjną w domu?
Multimetr cyfrowy, lutownica, pęseta i szkło powiększające pomagają w rozwiązywaniu podstawowych problemów. Narzędzia te pozwalają każdemu bezpiecznie i skutecznie sprawdzić, przetestować i wymienić cewkę indukcyjną w obwodzie.
