Jak szybko i dokładnie odczytać kody znakujące cewkę SMD

 Odczyt kodów numerycznych na cewce smd wymaga trzech podstawowych elementów: cyfry podstawowej w mikrohenrach (μH), mnożnika i litery „R” jako przecinka dziesiętnego.

· 1R0 = 1,0 µH

· 4R7 = 4,7 µH

· 100 = 10 µH

Technicy sprawdzają każdą cewkę smd, aby zweryfikować układ płytki. Standardowe bazy danych wyjaśniają wartości cewek smd podczas montażu. Opanowanie doboru cewek smd i wiedza, jak wybrać cewkę smd, pomaga inżynierom w umieszczeniu właściwej cewki w nowoczesnych urządzeniach. Dokładne testy zapewniają, że każda cewka indukcyjna działa niezawodnie.

Dekodowanie kodów numerycznych cewki SMD

Większe podzespoły zwykle drukują oznaczenia numeryczne bezpośrednio na górnej obudowie. Oznaczenia te ujawniają istotne parametry elektroniczne bez konieczności dokonywania pomiarów fizycznych.

Zasady 3-cyfrowego kodu cewki SMD

Producenci często oznaczają standardowe komponenty trzema cyframi. Notacja ta standaryzuje wartości cewek smd na światowych liniach produkcyjnych elektroniki.

Znaczące cyfry i mnożniki

System trzycyfrowy wykorzystuje prostą regułę matematyczną:

· Pierwsze dwie cyfry : reprezentują główne znaczące cyfry podstawowe.

· Trzecia cyfra : Działa jak mnożnik potęgi dziesiątej (10 $^x$).

· Tolerancja standardowa : Ogólnie oznacza standardową tolerancję elementu wynoszącą 5%.

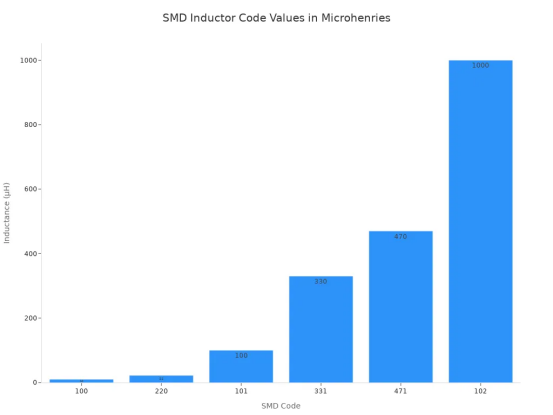

Dekodowanie wartości podstawowych mikrohenra (μH).

Technicy dekodują trzycyfrowy kod numeryczny, przyjmując dwie pierwsze cyfry jako liczbę podstawową. Mnożą tę wartość bazową przez 10 podniesione do potęgi trzeciej cyfry. Obliczenia te dają ostateczny wynik w mikrohenrach (µH). Na przykład kod „470” oznacza 47 µH, podczas gdy „102” równa się 1000 µH.

Precyzyjne 4-cyfrowe systemy znakowania

Komponenty o wysokiej precyzji wymagają większej dokładności numerycznej na płytkach drukowanych. Producenci stosują czterocyfrowe oznaczenia, aby określić węższe tolerancje i dokładne wartości znamionowe.

Konwersja wartości o wysokiej tolerancji

Systemy czterocyfrowe stanowią rozwinięcie podstawowych zasad trzycyfrowych. Pierwsze trzy znaki wyznaczają liczby znaczące. Czwarty znak określa moc mnożnika.

Przykłady kodów czterocyfrowych

Inżynier odczytuje czterocyfrowy kod cewki smd, zachowując pierwsze trzy cyfry. Kod odczytujący „1000” równa się 100 µH, ponieważ 100 $ \times 10^0 = 100$. Oznaczenie „1001” oznacza 1000 µH (100 $ \ razy 10^1 $). Ten precyzyjny układ umożliwia dokładny odczyt wysokiej jakości konstrukcji cewek smd.

Konwencja przecinka dziesiętnego „R”.

Indukcyjność poniżej 10 µH wymaga oznaczenia dziesiętnego. W kodach numerycznych litera „R” oznacza pozycję przecinka dziesiętnego.

Ułamkowe wartości mikrohenra

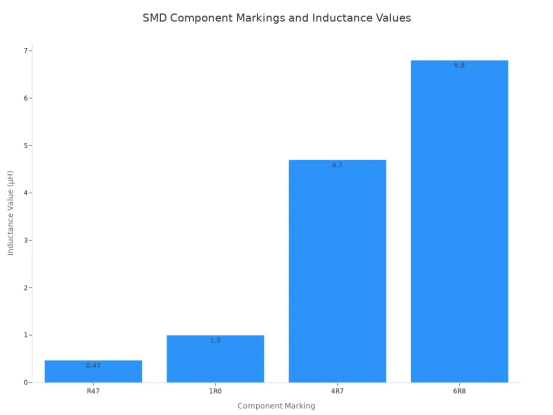

Znak „R” działa bezpośrednio jako przecinek dziesiętny na etykietach komponentów o niskiej indukcyjności. Ten format zapobiega błędom wynikającym z drobnych oznaczeń punktowych podczas automatycznej kontroli optycznej.

Przykłady rozmieszczenia submikrohenrowego

Mała cewka smd oznaczona „R47” zapewnia indukcyjność 0,47 µH. Cewka indukcyjna smd średniej klasy z „4R7” zapewnia 4,7 µH. Technicy szybko rozszyfrowują wartości cewek smd, aby potwierdzić prawidłowe rozmieszczenie układu. Każda cewka indukcyjna na płytce zasilacza odgrywa kluczową rolę. Zrozumienie każdego oznaczenia cewki indukcyjnej pomaga zachować całkowitą niezawodność obwodu.

Zaawansowane oznaczenia alfanumeryczne i tolerancje

Projektanci obwodów często drukują dodatkowe litery na obudowach podzespołów. Znaki te wskazują ścisłe ograniczenia wydajności i wyspecjalizowane systemy jednostek.

Sufiksy liter tolerancji

Przyrostki literowe wyjaśniają, jak bardzo cewka smd odbiega od jej nominalnej wartości indukcyjności. Inżynierowie sprawdzają te kody przyrostków, aby zapewnić dokładne działanie obwodu.

Standardowe tolerancje literowe (J, K, M)

Litery tolerancji standardowej pojawiają się bezpośrednio po kodach numerycznych na obudowie komponentu. Każda wielka litera oznacza określony margines procentowy:

Na przykład technik odczytuje, że cewka mocy 10 µH oznaczona „100K” ma 10% tolerancję na wariancję. Rzeczywista wartość tego induktora mieści się w zakresie od 9,0 µH do 11,0 µH.

Klasyfikacje ścisłej tolerancji

Obwody wysokiej częstotliwości wymagają precyzyjnego zachowania komponentów. Wyspecjalizowani producenci używają dodatkowych liter, takich jak „B” (± 0,1 nH), „C” (± 0,2 nH) lub „D” (± 0,5%), aby uzyskać bardzo wąskie standardy tolerancji. Te wąskie tolerancje chronią wrażliwe sieci filtrów przed nieoczekiwanymi zmianami częstotliwości.

Systemy oznaczania nanohenry (nH).

Zastosowania o wysokiej częstotliwości wymagają niewielkich wartości indukcyjności poniżej zakresu mikrohenrów. Producenci stosują systemy notacji nanohenrów, aby dokładnie oznaczać te miniaturowe części.

Kluczowa zasada : Litera „N” oznacza zarówno jednostkę nanohenra, jak i pozycję przecinka dziesiętnego na małych elementach.

Używanie „N” dla nanohenrów dziesiętnych

Mniejsze opakowania fizyczne nie mieszczą długich liczb dziesiętnych na ich górnej powierzchni. Projektanci zastępują literę „N”, aby wskazać miejsca dziesiętne w przypadku ocen nanohenrów:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33nH

· R10 = 100 nH (0,10 µH)

Zamiana Nanohenrów na Mikrohenrowie

Technicy przeliczają nanohenry na mikrohenry, dzieląc wartość nanohenrów przez 1000. Cewka smd oznaczona „47N” zapewnia indukcyjność 47 nH. Konwersja 47 nH daje 0,047 µH. Zrozumienie tych etapów konwersji pomaga inżynierom wybrać właściwą cewkę smd dla płytek RF o wysokiej częstotliwości.

Bazy danych kodów odsyłających

Nietypowe etykiety komponentów mogą dezorientować techników podczas rutynowej konserwacji płytki. Branżowe bazy danych szybko rozwiązują brakujące lub niestandardowe oznaczenia.

Korzystanie z książki kodów SMD

Inżynierowie korzystają z narzędzi referencyjnych, takich jak SMD Codebook, gdy oznaczenia fizyczne nie odpowiadają standardowym regułom numerycznym. Te źródła katalogują tysiące kodów do montażu powierzchniowego, rozmieszczeń styków i stylów pakietów w zorganizowanych tabelach przeglądowych.

Wyszukiwanie arkusza danych producenta

Różni dostawcy czasami drukują własne oznaczenia na niestandardowej cewce smd . Przeszukiwanie oficjalnych arkuszy danych producenta potwierdza dokładne wartości cewek smd, znamionową pojemność prądową i wymiary opakowania fizycznego. Zawsze sprawdzaj kody komponentów niestandardowych przed lutowaniem części zamiennych do obwodu produkcyjnego pod napięciem.

Identyfikacja nieoznakowanej cewki SMD

Miniaturowym komponentom często brakuje wydrukowanych wartości numerycznych na ich zewnętrznych powierzchniach. Technicy polegają na cechach fizycznych, etykietach płytek i podstawowych testach mierników, aby zidentyfikować nieoznaczoną cewkę smd.

Charakterystyka opakowania fizycznego

Kontrola wzrokowa dostarcza natychmiastowych wskazówek na temat działania komponentu. Obserwacja materiałów powierzchniowych pomaga pracownikom prawidłowo kategoryzować nieznane części.

Konstrukcja drutowa a konstrukcja wielowarstwowa

Inżynierowie dzielą komponenty na różne typy cewek smd w oparciu o strukturę wewnętrzną. Konstrukcje uzwojone drutem charakteryzują się widocznymi cewkami miedzianymi owiniętymi wokół centralnego rdzenia. Konstrukcje wielowarstwowe obejmują wewnętrzne układy przewodników wewnątrz korpusów ceramicznych lub ferrytowych. Te różne typy cewek smd służą konkretnym zastosowaniom w zakresie filtrowania szumów lub magazynowania energii w nowoczesnej elektronice.

Różnice kolorów w porównaniu z MLCC i rezystorami

Technicy odróżniają cewkę indukcyjną od wielowarstwowego kondensatora ceramicznego, sprawdzając kolor zewnętrznej obudowy. Cewki mają ciemnoszare lub czarne korpusy ferrytowe. Kondensatory mają żółtawo-brązowe lub jasnobrązowe zabarwienie na swoich zewnętrznych powierzchniach.

Szybka diagnostyka multimetru

Podstawowe przyrządy ręczne potwierdzają tożsamość komponentu w ciągu kilku sekund. Testowanie miernikiem oddziela części magnetyczne od kondensatorów i obwodów otwartych.

Pomiar niskiej rezystancji prądu stałego (DCR)

Technik ustawia multimetr cyfrowy do pomiaru rezystancji na zaciskach komponentów. Cewka indukcyjna charakteryzuje się wyjątkowo niską rezystancją prądu stałego (DCR). Miernik zwykle odczytuje wartości poniżej 5 omów dla standardowych części mocy.

Sprawdzanie ciągłości w porównaniu z otwartymi kondensatorami

Multimetry emitują sygnał dźwiękowy podczas sprawdzania ciągłości cewki indukcyjnej. Ciągła wewnętrzna pętla drutowa z łatwością przepuszcza prądy elektryczne o niskiej częstotliwości. I odwrotnie, nieuszkodzony kondensator blokuje prąd stały i pokazuje odczyt obwodu otwartego.

Wskazówka diagnostyczna : Jeśli element wykazuje rezystancję bliską zeru i utrzymuje ciągły przepływ prądu, prawdopodobnie mierzysz cewkę indukcyjną lub kulkę ferrytową, a nie kondensator.

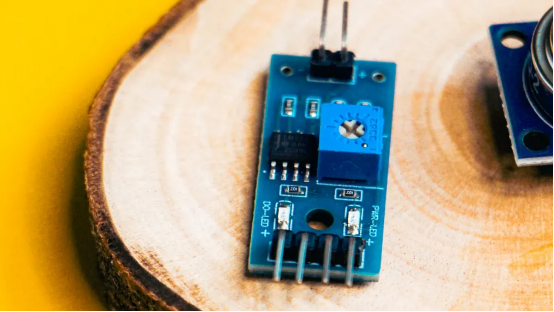

Oznaczenia referencyjne PCB

Warstwy sitodruku na płytkach drukowanych zapewniają wyraźne etykiety identyfikacyjne. Oznaczenia tekstowe wydrukowane bezpośrednio obok podkładek podzespołu pomagają technikom podczas prac naprawczych.

Identyfikacja oznaczeń „L”.

Projektanci etykietują elementy tablic, używając standardowych przedrostków alfanumerycznych. Litera „L” wyraźnie oznacza standardową cewkę indukcyjną na schematach obwodów i konturach sitodruku.

Koraliki ferrytowe a cewki indukcyjne

Projektanci obwodów odróżniają standardową cewkę indukcyjną od koralików tłumiących wysoką częstotliwość, oceniając etykiety obwodów. Poniższa tabela ilustruje typowe kody oznaczeń spotykane na zespołach płytek drukowanych:

Technicy przeglądają te oznaczenia, aby wybrać właściwy element zamienny. Rozpoznawanie etykiet PCB zapobiega niewłaściwej instalacji elementów ferrytowych w ścieżkach filtra zasilania.

Jak przetestować cewkę SMD

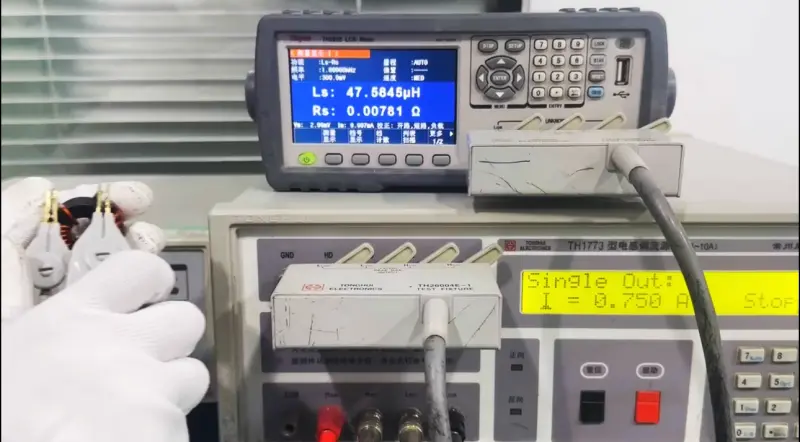

Konfiguracja i wyposażenie licznika LCR

Technicy potrzebują precyzyjnego sprzętu, aby dokładnie ocenić parametry drobnych komponentów. Specjalistyczny sprzęt zapobiega zakłócaniu pomiarów przez zewnętrzne zakłócenia elektromagnetyczne.

Czteroprzewodowe przewody pomiarowe Kelvina

Czteroprzewodowe połączenia Kelvina izolują rezystancję przewodu pomiarowego podczas pomiarów. Dwa przewody dostarczają prąd przez cewkę smd , natomiast dwa niezależne przewody mierzą spadek potencjału. Cewka pierwotna cewki indukcyjnej wymaga czystych sygnałów testowych. Ta czteroprzewodowa konfiguracja eliminuje błędy rezystancji styków na małych elementach płytki.

Eliminacja bezpańskich pasożytów

Przyrządy testowe wprowadzają dodatkową rezystancję, pojemność i indukcyjność do pętli pomiarowych. Inżynierowie wykorzystują dedykowany sprzęt testowy do izolowania małych wartości cewek smd od zakłóceń tła:

Wybór częstotliwości testowych

Indukcyjność zmienia się w zależności od częstotliwości sygnału roboczego. Technicy konfigurują sprzęt testowy tak, aby odpowiadał dokładnym warunkom obwodu.

Dopasowane parametry arkusza danych

Producenci określają standardowe wartości komponentów przy ustalonych częstotliwościach testów. Cewka indukcyjna wykazuje zmienną reaktancję magnetyczną przy różnych poziomach energii. Miernik testowy musi generować identyczną częstotliwość wzbudzenia podaną w dokumentacji komponentu. Dopasowanie tych parametrów daje dokładne odczyty dla każdej testowanej cewki smd.

Testowanie mocy i wysokiej częstotliwości

Elementy cewki zasilającej działają w warunkach niskiej częstotliwości od 100 kHz do 3 MHz. I odwrotnie, obwody RF wymagają testowania wysokiej częstotliwości w pobliżu 100 MHz lub wyższej. Każda cewka indukcyjna wysokiej częstotliwości zachowuje się inaczej w zależności od konstrukcji rdzenia. Wybór odpowiednich częstotliwości testowych pomaga inżynierom ocenić wydajność cewki indukcyjnej dla docelowych zastosowań.

Procedury kalibracji urządzenia

Nieskalibrowane przewody pomiarowe wprowadzają błędy pomiarowe. Precyzyjna konfiguracja testu mierzy cewkę indukcyjną bez błędów offsetu. Kalibracja usuwa resztkowe właściwości fizyczne z przewodów urządzenia testowego.

Wykonywanie otwartej kalibracji

Technicy wykonują cztery uporządkowane kroki, aby prawidłowo skalibrować urządzenia:

1. Ustawić zakres częstotliwości pomiaru i włączyć miernik LCR, aby umożliwić wewnętrzną stabilizację termiczną.

2. Sprawdź i wyczyść porty testowe i uchwyt, aby upewnić się, że nie ma uszkodzeń fizycznych lub zanieczyszczeń na dielektryku lub przewodnikach.

3. Przymocuj standard Open do płaszczyzny odniesienia pomiaru i wykonaj kalibrację Open, aby zmierzyć i zapisać pojemność rozproszoną (zwykle 0,05–0,2 pF).

4. Przymocuj krótki standard w tej samej płaszczyźnie odniesienia i wykonaj krótką kalibrację, aby uchwycić i zarejestrować indukcyjność resztkową (zwykle 0,1–1 nH).

Wykonywanie krótkiej kalibracji

Wykonanie krótkiej kalibracji zeruje resztkową indukcyjność przewodu. Technicy umieszczają solidną miedzianą listwę zwierającą na stykach urządzenia testowego. Krótka kalibracja chroni małą cewkę przed fałszywymi pomiarami impedancji. Ten krok ustanawia prawdziwą zerową linię bazową przed pomiarem pojedynczej cewki smd. Właściwa kalibracja zapewnia bardzo dokładne odczyty dla każdej pojedynczej cewki indukcyjnej.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Obwody przełączające moc wymagają solidnych konstrukcji cewek smd o wysokim prądzie znamionowym. Zamiast tego w sieciach komunikacyjnych RF priorytetem jest częstotliwość rezonansowa (SRF) i wysoki współczynnik jakości (Q).

Inżynierowie badają różne typy cewek smd, aby spełnić te różnorodne cele operacyjne w zastosowaniach o wysokiej częstotliwości.

Części zamienne z odsyłaczami

Wymiana przestarzałych komponentów wymaga szczególnej ostrożności. Nauczenie się, jak wybrać cewkę smd do naprawy, obejmuje dopasowanie rozmiarów podstawy, układu podkładek i ograniczeń termicznych.

1. Przejrzyj oryginalne parametry arkusza danych, koncentrując się na $I_{sat}$, $I_{rms}$ i DCR.

2. Potwierdź wymiary podstawy, aby zapewnić kompatybilność podkładki.

3. Porównaj wybrane części z zakresem temperatury roboczej obwodu docelowego.

Zrozumienie, jak wybrać cewkę smd, chroni obwody przed zakłóceniami i awariami komponentów w zastosowaniach o dużej gęstości.

Technicy opanowują diagnostykę podzespołów poprzez odczytywanie wydrukowanych kodów, weryfikację cech fizycznych obudowy i testowanie parametrów magnetycznych za pomocą skalibrowanych przyrządów. Rygorystyczna dyscyplina testowania wymaga wyzerowania pasożytów osprzętu na miernikach LCR przed pomiarem jakiejkolwiek cewki smd o niskiej wartości. Precyzyjne pomiary weryfikują rezystancję prądu stałego i potwierdzają indukcyjność znamionową w standardowych częstotliwościach roboczych. Udostępnianie arkuszy danych upraszcza wybór cewki smd i pomaga technikom wybrać cewkę smd w celu skutecznej naprawy płytki. Technik wymienia uszkodzoną cewkę indukcyjną dopiero po dopasowaniu fizycznych śladów, limitów prądu nasycenia i tolerancji termicznej.

Często zadawane pytania

W jaki sposób technik identyfikuje cewkę smd bez wydrukowanego kodu?

Technik sprawdza kolor obudowy i mierzy niską rezystancję prądu stałego, aby zidentyfikować cewkę smd . Ciemne ciała z węgla drzewnego o oporności bliskiej zeru wskazują na cewki magnetyczne.

Szybka wskazówka diagnostyczna : Zawsze sprawdzaj etykiety PCB z sitodrukiem. Litera „L” oznacza standardową cewkę magnetyczną, natomiast „FB” oznacza kulkę ferrytową.

Co oznacza litera „R” na obudowie komponentu?

Litera „R” oznacza przecinek dziesiętny dla wartości poniżej 10 mikrohenów. Mały induktor oznaczony „4R7” zapewnia 4,7 mikrohena. Ten format zapisu zapobiega błędnemu odczytaniu małych drukowanych kropek dziesiętnych podczas automatycznego montażu płytki.

Co się stanie, gdy cewka indukcyjna przekroczy prąd nasycenia?

Kiedy cewka indukcyjna przekracza limit prądu nasycenia, jej indukcyjność gwałtownie spada. Rdzeń magnetyczny szybko się przegrzewa, zmniejszając ogólną wydajność energetyczną obwodu i ryzykując natychmiastową niestabilność napięcia.

Dlaczego inżynierowie używają czteroprzewodowych przewodów Kelvina podczas testów?

Czteroprzewodowe przewody pomiarowe Kelvina izolują rezystancję przewodu pomiarowego podczas precyzyjnych pomiarów. Dwa przewody dostarczają prąd, natomiast dwa niezależne przewody mierzą spadek potencjału. Taka konfiguracja eliminuje błędy rezystancji styków na małych częściach płytki.

Czym różni się cewka indukcyjna od koralika ferrytowego?

Cewka indukcyjna magazynuje energię magnetyczną w celu filtrowania sygnałów o niskiej częstotliwości lub regulacji napięcia wyjściowego. Koralik ferrytowy rozprasza hałas o wysokiej częstotliwości bezpośrednio w postaci energii cieplnej. Sitodruki PCB oznaczają koraliki literą „FB” zamiast „L”.

Jaką tolerancję reprezentuje litera „K”?

Wielki przyrostek „K” określa margines tolerancji ±10%. Cewka indukcyjna oznaczona „100K” ma zakres od 9,0 do 11,0 mikrohenów podczas normalnej pracy obwodu.

Dlaczego obwody wysokiej częstotliwości wymagają części o wąskich tolerancjach?

Cewka indukcyjna wysokiej częstotliwości wymaga precyzyjnego zachowania elektrycznego. Wąskie wartości tolerancji chronią wrażliwe sieci filtrów przed nieoczekiwanymi zmianami częstotliwości, zapewniając stabilną transmisję sygnału w nowoczesnych zastosowaniach bezprzewodowych.
