Jak wybrać odpowiednią cewkę indukcyjną SMD do projektów PCB o dużej gęstości

Projekty PCBA o dużej gęstości nakładają rygorystyczne wymagania na obwody mocy. Nieprawidłowa cewka SMD może powodować problemy termiczne i zakłócenia EMI w układzie PCB. Przegrzanie, nasycenie magnetyczne i zakłócenia sygnału często wynikają z ograniczonej przestrzeni na płycie. Skuteczny wybór cewki smd wymaga starannego wyważenia rozmiaru, parametrów elektrycznych i zarządzania temperaturą. Inżynierowie muszą ocenić kluczowe specyfikacje, takie jak prąd nasycenia i częstotliwość rezonansu własnego. Muszą także wziąć pod uwagę specyficzne wymagania aplikacji. Właściwy wybór technologii montażu powierzchniowego zwiększa niezawodność w gęstych układach. Projektant musi wiedzieć, jak wybrać cewkę smd, która spełnia zarówno ograniczenia prądowe, jak i przestrzenne. Ten proces selekcji ma bezpośredni wpływ na ogólną wydajność i trwałość projektu. Wydajność cewki indukcyjnej w warunkach wysokiego prądu jest krytyczna.

Jak wybrać cewkę SMD: kluczowe dane techniczne

Wybór odpowiedniego komponentu rozpoczyna się od zrozumienia kluczowych specyfikacji cewek smd, które regulują wydajność w gęstych układach. Inżynierowie muszą ocenić kilka parametrów elektrycznych przed określeniem numeru części. Parametry te określają, czy cewka będzie działać niezawodnie w rzeczywistych warunkach, czy też ulegnie przedwczesnej awarii. Najbardziej krytyczne specyfikacje obejmują wartość indukcyjności, prąd znamionowy, prąd nasycenia, DCR, współczynnik Q i częstotliwość rezonansową. Każdy parametr współdziała z innymi, a proces doboru wymaga zrównoważenia ich z wymaganiami aplikacji.

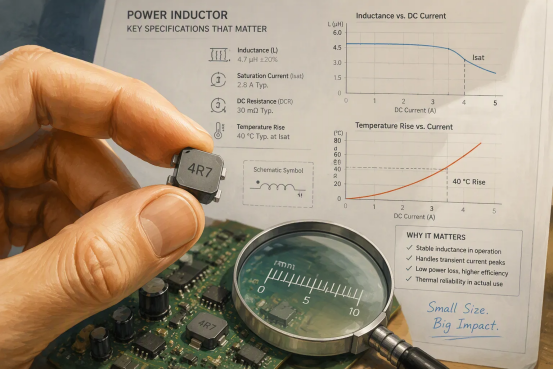

Prąd nasycenia i prąd znamionowy

Prąd nasycenia (Isat) reprezentuje poziom prądu, przy którym indukcyjność spada o określony procent, zazwyczaj 20-30% w stosunku do wartości prądu zerowego. W przypadku małych dławików mocy SMD spadek ten jest zwykle definiowany jako -35% indukcyjności w stosunku do pomiaru początkowego. Kiedy rdzeń nasyca się, cewka indukcyjna traci swoją skuteczność magnetyczną, a obwód doświadcza niestabilności. Prąd wzrasta niczym zwarcie, potencjalnie niszcząc tranzystor przełączający lub uruchamiając zabezpieczenie nadprądowe. Ten tryb awarii staje się szczególnie niebezpieczny w projektach o dużej gęstości, w których marginesy termiczne i przestrzenne są małe.

Prąd znamionowy (Irms) określa maksymalny prąd stały, jaki cewka może przewodzić bez przekroczenia określonego wzrostu temperatury. W przypadku dławika podwójnego każde uzwojenie przepływające przez prąd znamionowy powoduje wzrost o +20°C, a suma obu uzwojeń wynosi +40°C, co stanowi konserwatywną granicę termiczną. Te dwie oceny są niezależnymi ograniczeniami. Prąd nasycenia musi przekraczać szczytowy prąd cewki, obliczony jako średni prąd wejściowy plus połowa prądu tętnienia. Inżynierowie powinni wybrać cewkę smd o Isat co najmniej 20-25% wyższym od wartości szczytowej, aby zapewnić margines zmian termicznych i starzenia. Tymczasem prąd znamionowy musi wytrzymać ciągłe obciążenie termiczne bez nadmiernych strat I²R.

Zgodnie z przewodnikiem LCSC, wartości znamionowe prądu nasycenia cewek SMD zwykle wahają się od 10 mA do 30 A. W przypadku cewek mocy stosowanych w przetwornicach DC-DC powszechne są wartości znamionowe do 30 A. Wysokoprądowe cewki indukcyjne z płaskim drutem przesuwają te ograniczenia jeszcze bardziej. Seria IN osiąga maksymalny prąd nasycenia 85 A, podczas gdy seria LP05 osiąga 55 A. Seria LP06 zapewnia 75 A, seria LP07 osiąga 85 A, a seria LP08 zapewnia 45 A. Te komponenty pokazują, że konstrukcje PCB o dużej gęstości mogą sprostać znacznym wymaganiom prądowym, jeśli zostanie wybrana właściwa część.

Częstotliwość samorezonansowa i DCR

Częstotliwość samorezonansowa (SRF) oznacza punkt, w którym pasożytnicza pojemność cewki rezonuje z jej indukcyjnością. Powyżej tej częstotliwości element zachowuje się raczej pojemnościowo niż indukcyjnie. Aby zachować prawidłowe zachowanie indukcyjne, częstotliwość robocza musi pozostać znacznie niższa od SRF. Projekty o dużej gęstości często wymuszają wyższe częstotliwości przełączania, aby zmniejszyć rozmiary elementów pasywnych, co sprawia, że ​​SRF jest krytycznym czynnikiem sprawdzającym podczas wyboru cewki smd.

Rezystancja prądu stałego (DCR) bezpośrednio powoduje utratę mocy I²R w uzwojeniu. Niższe wartości DCR zmniejszają straty przewodzenia i poprawiają ogólną wydajność, szczególnie w ścieżkach wysokoprądowych. Współczynnik Q mierzy wydajność cewki indukcyjnej przy określonej częstotliwości, reprezentując stosunek reaktancji do rezystancji. Różne zastosowania wymagają różnych docelowych współczynników Q. Obwody rezonansowe wysokiej częstotliwości i filtry RF wymagają bardzo wysokiego Q, aby zminimalizować straty energii i zachować integralność sygnału. Zastosowania sprzęgania po stronie mocy i przesyłania energii wymagają niskiego do średniego Q przy bardzo niskim DCR, aby zminimalizować straty przewodzenia. Zarówno dławiki filtra mocy, jak i cewki indukcyjne SMPS DC-DC traktują priorytetowo bardzo niski współczynnik DCR jako główny czynnik wydajności, ponieważ straty rezystancyjne bezpośrednio wpływają na wydajność konwersji mocy.

Materiał rdzenia również wpływa na wydajność. Rdzenie ferrytowe i nanokrystaliczne wykazują niskie straty rdzenia przy wysokich częstotliwościach, redukując straty energii podczas szybkiego przełączania. Rdzenie z proszku żelaza kosztują mniej, ale działają słabo przy wysokich częstotliwościach. Kompromis między niskimi stratami a kosztami bezpośrednio wpływa na docelową wydajność w porównaniu z budżetem w projektach o dużej gęstości. Zarządzanie temperaturą pozostaje równie ważne, ponieważ słabe odprowadzanie ciepła pogarsza wydajność i niezawodność zamkniętych płytek PCB o ograniczonej przestrzeni.

Wybór cewki SMD: równoważenie rozmiaru i wydajności cieplnej

Fizyczny ślad cewki smd bezpośrednio wpływa na jej możliwości elektryczne. Projektanci stoją przed zasadniczym napięciem: mniejsze opakowania oszczędzają cenną powierzchnię płyty, ale jednocześnie ograniczają geometrię uzwojenia i objętość rdzenia. Ograniczenia te zwiększają DCR i obniżają prąd nasycenia. Rezultatem jest komponent, który generuje więcej ciepła, przenosząc mniej prądu. Inżynierowie muszą dokładnie ocenić ten kompromis podczas wyboru cewki smd.

Wybór odpowiedniego pakietu do bieżących potrzeb

Standardowe rozmiary opakowań, takie jak 0402, 0603 i 0805, stanowią wspólne punkty wyjścia dla wielu projektów. Każdy rozmiar ma różne zalety i ograniczenia. Pakiet 0402 zajmuje minimalną przestrzeń, co czyni go atrakcyjnym dla ultrakompaktowych układów. Jednak jego niewielka powierzchnia uzwojenia wymusza większy opór i zmniejsza przekrój poprzeczny przewodu. Prąd nasycenia odpowiednio spada, ograniczając komponent do zastosowań o małej mocy. Pakiet 0603 zapewnia rozwiązanie pośrednie, równoważące powierzchnię w stosunku do umiarkowanej wydajności prądowej. Pakiet 0805 radzi sobie wygodniej z większymi prądami, ale jego większa powierzchnia zajmuje cenną przestrzeń na płycie.

Proces selekcji musi dopasować pakiet do aktualnego zapotrzebowania. Na przykład przetwornica DC-DC dostarczająca prąd ciągły o natężeniu 2 A wymaga cewki indukcyjnej o prądzie nasycenia znacznie wyższym od tego poziomu. Mały pakiet 0402 zazwyczaj nie może spełnić tego wymagania bez nasycenia. Projektant musi przejść na większy pakiet lub wybrać specjalistyczną konstrukcję wysokoprądową. Wysokoprądowe cewki indukcyjne z płaskim drutem wyraźnie ilustrują tę zasadę. Seria IN osiąga maksymalny prąd nasycenia 85 A, podczas gdy seria LP05 osiąga 55 A. Komponenty te wykorzystują większe wymiary i zoptymalizowane uzwojenia, aby zapewnić znaczną obsługę prądu. Seria LP06 dostarcza 75 A, seria LP07 osiąga 85 A, a seria LP08 zapewnia 45 A. Opcje te pokazują, że konstrukcje o dużej gęstości mogą sprostać znacznym wymaganiom prądowym, jeśli zostanie wybrana właściwa część.

Zarządzanie rozpraszaniem ciepła przy niskim DCR

Rezystancja prądu stałego określa stratę mocy rezystancyjnej w uzwojeniu. Rozproszona moc jest równa kwadratowi prądu pomnożonego przez rezystancję. Niższa wartość DCR bezpośrednio zmniejsza tę stratę, utrzymując niższą temperaturę komponentu podczas pracy. Zależność ta staje się krytyczna w przypadku gęstych płyt, w których przepływ powietrza jest ograniczony, a sąsiadujące elementy emitują ciepło. Zarządzanie ciepłem jest niezbędne w konstrukcjach o dużej gęstości, a wybór cewki indukcyjnej o dobrych parametrach cieplnych jest sprawą pierwszorzędną.

Grubość miedzi odgrywa znaczącą rolę w wydajności DCR. Odpowiedni przekrój miedzi obniża rezystancję i poprawia rozprowadzanie ciepła po korpusie elementu. Grubsze uzwojenia skuteczniej odprowadzają ciepło od rdzenia. Specyfikacja prądu znamionowego odzwierciedla to zachowanie termiczne. W przypadku dławika podwójnego każde uzwojenie przepływające przez prąd znamionowy powoduje wzrost o +20°C, a suma obu uzwojeń wynosi +40°C, co stanowi konserwatywną granicę termiczną. Inżynierowie powinni sprawdzić, czy ciągły prąd roboczy utrzymuje się poniżej tej wartości znamionowej, aby zapobiec nadmiernemu wzrostowi temperatury.

Docelowa efektywność aplikacji wpływa również na wymagania DCR. Zarówno dławiki filtra mocy, jak i cewki indukcyjne SMPS DC-DC traktują priorytetowo bardzo niski współczynnik DCR jako główny czynnik wydajności. Straty rezystancyjne bezpośrednio wpływają na wydajność konwersji mocy, dlatego minimalizacja DCR poprawia ogólną wydajność systemu. Wybór materiału rdzenia wpływa również na zachowanie termiczne. Rdzenie ferrytowe i nanokrystaliczne wykazują niskie straty rdzenia przy wysokich częstotliwościach, redukując straty energii podczas szybkiego przełączania. Rdzenie z proszku żelaza kosztują mniej, ale działają słabo przy wysokich częstotliwościach, generując więcej ciepła. Kompromis między niskimi stratami a kosztami bezpośrednio wpływa na docelową wydajność w porównaniu z budżetem w projektach o dużej gęstości. Dobrze dobrana cewka smd równoważy rozmiar obudowy, DCR i wydajność prądową, aby spełnić wymagania zarówno termiczne, jak i elektryczne.

Cewki ekranowane i nieekranowane do kontroli EMI

Zakłócenia elektromagnetyczne stanowią poważne wyzwanie w układach PCB o dużej gęstości. Pole magnetyczne generowane przez cewkę indukcyjną może promieniować do otaczających obwodów, powodując przesłuchy i degradację sygnału. Problem ten nasila się w miarę zmniejszania się przestrzeni na płycie i wzrostu gęstości komponentów. Wybór pomiędzy konstrukcjami ekranowanymi i nieekranowanymi ma bezpośredni wpływ na wydajność EMI i ogólny sukces projektu.

Kiedy wybrać cewki ekranowane

Cewki ekranowane wykorzystują strukturę magnetyczną lub kompozytową, która ogranicza pole magnetyczne w korpusie komponentu. Taka konstrukcja zapobiega przedostawaniu się strumienia rozproszonego do sąsiednich ścieżek, przelotek i wrażliwych obwodów analogowych. Projektanci powinni preferować typy ekranowane, gdy cewka indukcyjna znajduje się w pobliżu węzłów o wysokiej impedancji, precyzyjnych obwodów pomiarowych lub frontów RF. Przetwornice przełączające wysokiej częstotliwości również korzystają z ekranowania, ponieważ szybkie przejścia prądu generują silne impulsy magnetyczne, które z łatwością łączą się z pobliskimi przewodnikami.

Korzyści wykraczają poza bezpośrednie działanie obwodu. Zredukowane rozproszone pola magnetyczne pomagają utrzymać integralność sygnału na całej płytce. To ulepszenie upraszcza zgodność ze standardami EMC podczas testów certyfikacyjnych. Inżynierowie często oszczędzają dużo czasu podczas rozwiązywania problemów, ponieważ ekranowane komponenty eliminują wspólne źródło hałasu. W przypadku projektów o dużej gęstości, w których wiele szyn zasilających działa blisko siebie, izolacja zapewniana przez ekranowane cewki indukcyjne okazuje się niezbędna. Proces wyboru cewki indukcyjnej smd powinien priorytetowo traktować ekranowanie, gdy ograniczenia układu wymagają obwodów wrażliwych na siłę w pobliżu ścieżek zasilania.

Wpływ na powierzchnię i koszty

Konstrukcje ekranowane zazwyczaj wymagają dodatkowego materiału wokół uzwojenia, aby powstrzymać strumień magnetyczny. Ta dodatkowa konstrukcja zwiększa wysokość i powierzchnię komponentu w porównaniu do nieekranowanych odpowiedników. Dodatkowa złożoność produkcji podnosi również koszt jednostkowy. Projektanci muszą porównać te kary z korzyściami związanymi z zakłóceniami elektromagnetycznymi. Nieekranowane cewki indukcyjne mają mniejszy profil i niższą cenę, co czyni je atrakcyjnymi dla wrażliwych na koszty produktów konsumenckich z dużą ilością miejsca na płytce.

Jednakże kalkulacja kosztów zmienia się, gdy konieczne stają się środki zaradcze EMI. Dodanie koralików ferrytowych, puszek ekranujących lub dodatkowych elementów filtrujących w celu kompensacji nieekranowanej cewki indukcyjnej często kosztuje więcej niż początkowy wybór części ekranowanej. Podejmując decyzję, należy kierować się całkowitym kosztem systemu, a nie tylko ceną komponentów. W zastosowaniach motoryzacyjnych, medycznych i przemysłowych, gdzie liczy się niezawodność i certyfikacja, bezpieczniejszym wyborem są cewki ekranowane. Wybór procesu induktora smd musi uwzględniać kompromisy na poziomie systemu. Ekranowana cewka indukcyjna, która zapobiega cyklom przeprojektowania, zapewnia lepszą wartość niż tańsza część, która stwarza problemy ze zgodnością.

Wybór właściwej konstrukcji cewki indukcyjnej SMD

Wewnętrzna konstrukcja cewki smd determinuje jej zakres wydajności bardziej niż jakikolwiek inny czynnik. Inżynierowie muszą zrozumieć, w jaki sposób każde podejście produkcyjne kształtuje zachowanie elektryczne, właściwości termiczne i wymiary fizyczne. Proces wyboru cewki indukcyjnej smd znacznie się zawęża, gdy typ konstrukcji odpowiada częstotliwości aplikacji i wymaganiom prądowym.

Cewki drutowe i wielowarstwowe

Cewki drutowe wykorzystują cewkę z izolowanego drutu miedzianego owiniętą wokół rdzenia ferrytowego lub żelaznego. Konstrukcja ta zapewnia obsługę wysokiego prądu i niski współczynnik DCR, ponieważ przekrój poprzeczny drutu pozostaje znaczny. Techniki nawijania pionowego pozwalają cewce stać pionowo, zmniejszając zajmowaną powierzchnię przy jednoczesnym zachowaniu indukcyjności. Ta orientacja okazuje się przydatna w układach PCB o dużej gęstości, gdzie przestrzeń pozioma jest ograniczona. Części drutowe doskonale sprawdzają się w obwodach konwersji mocy, które wymagają stabilnej indukcyjności przy dużych obciążeniach.

Cewki wielowarstwowe układają cienkie warstwy ceramiczne lub ferrytowe z nadrukowanymi wzorami przewodzącymi. W procesie produkcyjnym powstaje zwarty, monolityczny komponent o doskonałym zachowaniu przy wysokich częstotliwościach. Części te nadają się do filtrowania RF i kondycjonowania sygnału, gdzie pojemność pasożytnicza musi być minimalna. Jednakże wielowarstwowa konstrukcja ogranicza obciążalność prądową w porównaniu do odpowiedników drutowych. Cienkie ścieżki przewodzące zwiększają rezystancję, generując więcej ciepła pod długotrwałym obciążeniem. Projektanci wybierają części wielowarstwowe, gdy przestrzeń na płycie przekracza aktualne wymagania.

Cewki formowane i cienkowarstwowe

Formowane cewki indukcyjne wykorzystują proces formowania tłocznego, który osadza uzwojenie w związku magnetycznym. Technika ta zmniejsza wyciek strumienia i poprawia zachowanie przy prądzie nasycenia. Formowana konstrukcja zapewnia wyższą gęstość mocy i silniejsze tłumienie zakłóceń elektromagnetycznych niż konwencjonalne cewki uzwojone. Komponenty te pasują do konwerterów DC-DC dużej mocy i szyn zasilających CPU/GPU, gdzie przestrzeń na płycie jest na wagę złota.

Zalety konstrukcji formowanej obejmują:

· Bardzo niski poziom brzęczenia generowanego przez formowaną konstrukcję, poprawiający komfort użytkowania centrum danych

· Niezwykle niskie straty w rdzeniu z doskonałym miękkim nasyceniem do pracy z wysokimi częstotliwościami

· Smukła konstrukcja oszczędzająca przestrzeń montażową w przypadku montażu o dużej gęstości

· Szeroki zakres temperatur pracy od -55°C do +170°C dla trudnych warunków

· Kwalifikacja AEC-Q200 zapewniająca wysoką niezawodność systemów motoryzacyjnych

W zastosowaniach z procesorami AI formowane cewki indukcyjne oferują zakres indukcyjności 56–82 nH z DCR tak niskim jak 0,19 mΩ. Te ultraniskonapięciowe i wysokoprądowe szyny znajdują się najbliżej matryc procesora. Kompaktowe wymiary umożliwiają miniaturyzację, a rozszerzone zakresy temperatur zapewniają trwałe obciążenie termiczne. Systemy samochodowe charakteryzują się solidną konstrukcją chroniącą przed wibracjami i wstrząsami, co ma kluczowe znaczenie dla ładowarek pokładowych, systemów zarządzania akumulatorami i zaawansowanych systemów wspomagania kierowcy.

Cewki cienkowarstwowe wykorzystują techniki precyzyjnego osadzania, aby stworzyć niezwykle dokładne komponenty o niskim profilu. Doskonale sprawdzają się w zastosowaniach RF wymagających ścisłej tolerancji i stabilnych współczynników temperaturowych. Proces produkcyjny ogranicza wydajność prądową, czyniąc je nieodpowiednimi do dostarczania mocy. Decyzja o wyborze cewki smd ostatecznie zależy od tego, czy obwód priorytetowo traktuje obsługę mocy, czy precyzję sygnału. Każdy typ konstrukcji służy innemu celowi, a wybór musi odzwierciedlać główny cel projektu.

Skuteczny wybór cewki smd rozpoczyna się od zdefiniowania krytycznych specyfikacji. Inżynierowie muszą sprawdzić, czy prąd nasycenia przekracza prąd szczytowy, potwierdzić, że SRF znajduje się powyżej częstotliwości roboczej i sprawdzić DCR pod kątem budżetów cieplnych. Kompromis pod względem wielkości i temperatury wymaga dokładnej oceny opakowania. Decyzje dotyczące ekranowania zależą od wymagań EMI i pobliskich wrażliwych obwodów. Rodzaj konstrukcji musi odpowiadać częstotliwości aplikacji i bieżącym potrzebom.

Nie istnieje jedna najlepsza cewka indukcyjna. Właściwy wybór zależy całkowicie od konkretnych ograniczeń projektowych. Każdy układ PCB stwarza unikalne wyzwania wymagające różnych rozwiązań.

Końcowa lista kontrolna: Przed finalizacją sprawdź, czy prąd nasycenia przekracza prąd szczytowy, SRF utrzymuje się powyżej częstotliwości roboczej, DCR spełnia budżet termiczny, a pakiet pasuje do układu z odpowiednią przestrzenią do odprowadzania ciepła. Ten proces wyboru cewki indukcyjnej zapewnia niezawodne działanie w gęstych konstrukcjach.

Często zadawane pytania

Co się stanie, jeśli cewka indukcyjna nasyci się podczas pracy?

Nasycenie powoduje gwałtowny spadek indukcyjności, często o 20-30% w stosunku do wartości znamionowej. Element zachowuje się wtedy jak zwarcie, umożliwiając przepływ nadmiernego prądu. Ten stan może spowodować uszkodzenie tranzystorów przełączających lub obwodów zabezpieczających wyzwalanie. Inżynierowie muszą sprawdzić, czy prąd nasycenia przekracza szczytowy prąd roboczy z odpowiednim marginesem.

Jak rozmiar opakowania wpływa na wydajność cieplną?

Mniejsze pakiety, takie jak 0402, oferują ograniczoną przestrzeń na uzwojenie, co zwiększa DCR i zmniejsza wydajność prądową. Wyższy DCR generuje więcej ciepła poprzez straty I²R. Większy pakiet pozwala na grubsze miedziane uzwojenia, obniżając rezystancję i poprawiając odprowadzanie ciepła. Proces selekcji musi zrównoważyć ograniczenia dotyczące powierzchni z wymaganiami termicznymi.

Kiedy projektant powinien wybrać cewkę ekranowaną?

Ekranowane cewki indukcyjne ograniczają pole magnetyczne w korpusie komponentu, redukując zakłócenia elektromagnetyczne i przesłuchy. Projektanci powinni wybierać typy ekranowane, gdy cewka indukcyjna znajduje się w pobliżu czułych obwodów analogowych, węzłów przełączających wysokiej częstotliwości lub frontów RF. Dodany materiał zwiększa powierzchnię i koszty, ale zapobiega kosztownym cyklom przeprojektowywania spowodowanym problemami z zakłóceniami.

Jaka jest różnica między prądem znamionowym a prądem nasycenia?

Prąd znamionowy określa maksymalny prąd stały bez przekraczania określonego wzrostu temperatury, zazwyczaj od +20°C do +40°C. Prąd nasycenia oznacza punkt, w którym indukcyjność spada o określony procent. Obydwa ograniczenia mają znaczenie przy wyborze cewki smd. Prąd znamionowy wytrzymuje ciągłe obciążenie termiczne, podczas gdy prąd nasycenia musi pokrywać szczytowe warunki przejściowe.

Jak rozpoczyna się proces wyboru cewki indukcyjnej?

Przepływ pracy rozpoczyna się od zdefiniowania kluczowych specyfikacji cewki smd: wartości indukcyjności, prądu nasycenia, DCR i częstotliwości rezonansowej. Następnie inżynierowie oceniają wielkość opakowania pod kątem bieżących wymagań i budżetów termicznych. Decyzje dotyczące ekranowania podejmowane są w oparciu o wymagania EMI. Wreszcie typ konstrukcji odpowiada częstotliwości i potrzebom energetycznym aplikacji. To systematyczne podejście zapewnia niezawodną wydajność w gęstych układach PCB.
