Dlaczego tolerancja cewki kolorowej i DCR mają znaczenie dla Twojej płytki drukowanej?

Tolerancja i DCR mają znaczenie, ponieważ bezpośrednio wpływają na dokładność, wydajność i niezawodność obwodu w montażu PCB. Cewka z kolorowym pierścieniem służy do filtrowania, strojenia i obwodów mocy. Cewki te nie są wymienne. Cewka indukcyjna o luźnej wartości przesuwa charakterystykę częstotliwościową. Cewka indukcyjna o wysokim współczynniku DCR marnuje energię w postaci ciepła. Takie cewki powodują zniekształcenia sygnału, przegrzanie i awarie zespołów. Każda cewka indukcyjna na płytce musi spełniać swoją specyfikację znamionową. Projektanci, którzy ignorują specyfikacje cewki indukcyjnej, ryzykują kosztowne przeróbki i niestabilną pracę. Właściwy wybór cewki indukcyjnej zapobiega tym awariom. Zapewnia stabilność i wydajność obwodów. Właściwy dobór zawsze zaczynamy od zrozumienia obu parametrów.

Podstawy tolerancji i indukcyjności pierścienia kolorowego

Co oznacza tolerancja indukcyjności

Tolerancja indukcyjności opisuje dopuszczalne odchylenie od nominalnej wartości indukcyjności. Producenci wyrażają tę różnicę w procentach. Cewka indukcyjna 100 µH z tolerancją ± 10% może mierzyć od 90 µH do 110 µH. Zakres ten wpływa na działanie komponentu w obwodzie.

Wąska tolerancja kosztuje więcej w produkcji. Luźna tolerancja pozwala zaoszczędzić pieniądze, ale wprowadza niepewność. Projektanci muszą rozważyć te kompromisy w przypadku każdej aplikacji.

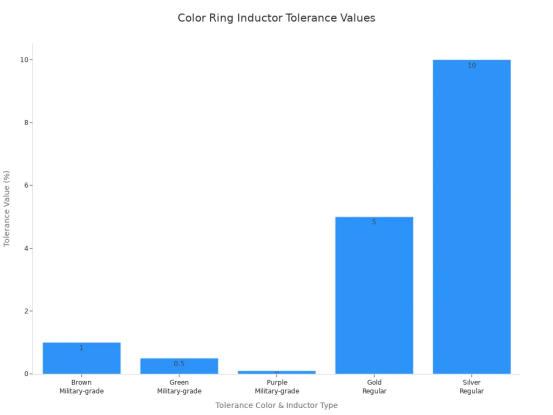

Typowe klasyfikacje tolerancji obejmują M (± 20%) i N (± 30%). Kody te pojawiają się w arkuszach danych i etykietach komponentów. Cewki klasy wojskowej osiągają znacznie węższe tolerancje. Brązowy oznacza ±1%, zielony oznacza ±0,5%, a fioletowy oznacza ±0,1%. W zwykłych cewkach indukcyjnych złoto wynosi ± 5%, a srebro — ± 10%.

Seria kolorowych cewek indukcyjnych firmy Gujing , obejmująca modele DLGA0510 i DLGA0410, zapewnia stałą kontrolę tolerancji w całej partii produkcyjnej. Te cewki przelotowe nadają się do zadań związanych z filtrowaniem, magazynowaniem energii i przetwarzaniem sygnałów.

Odczytywanie pasm tolerancji i kodów

Oznaczona kolorami seria pasków informuje o wartości indukcyjności i tolerancji korpusu komponentu. Metoda odczytu zależy od liczby pasm.

W przypadku cewki czteropasmowej pierwsze dwa pasma to cyfry znaczące, trzecie pasmo to mnożnik, a czwarte pasmo oznacza tolerancję. W przypadku cewki pięciopasmowej pierwsze trzy pasma to cyfry znaczące, czwarte pasmo to mnożnik, a piąte pasmo oznacza tolerancję.

Rozważmy przykład z czterema pasmami: żółty (4), fioletowy (7), czerwony (×100), złoty (5%). Daje to 47 × 100 = 4700 µH z tolerancją 5%. Przykład pięciopasmowy: czerwony (2), fioletowy (7), czarny (0), brązowy (×10), złoty (5%). Daje to 270 × 10 = 2700 µH z tolerancją 5%.

Poniższa tabela podsumowuje kody kolorów tolerancji w celu szybkiego odniesienia.

Prawidłowe odczytanie kolorowych pasków zapobiega błędom montażowym. Błędnie odczytany zakres tolerancji powoduje wysłanie niewłaściwej cewki na linię produkcyjną.

Jak tolerancja wpływa na wydajność obwodu

Dokładność filtrowania i strojenia

Wartość indukcyjności i tolerancja kształtują charakterystykę częstotliwościową każdego obwodu filtrującego i dostrajającego. Filtr przepuszcza lub blokuje sygnały o określonych częstotliwościach. To zachowanie zależy od dokładnej indukcyjności w obwodzie. Kiedy wartość rzeczywista odbiega od indukcyjności znamionowej, częstotliwość odcięcia zmienia się wraz z nią. Obwód strojenia zachowuje się w ten sam sposób. Punkt rezonansowy przesuwa się i obwód nie działa już zgodnie z przeznaczeniem.

Częstotliwość rezonansowa zależy zarówno od indukcyjności, jak i pojemności. Jakikolwiek błąd w którymkolwiek elemencie przesuwa punkt rezonansowy. Kondensatory zwykle różnią się od około ± 5% do ± 20%. Cewki indukcyjne często różnią się o ± 10% lub więcej. Te odchylenia łączą się. Rzeczywisty rezonans może różnić się o kilka procent od wartości zamierzonej. Precyzyjne komponenty lub regulacja pomontażowa rozwiązują ten problem. Bez nich obwód dryfuje.

Praktyczny przykład pokazuje skalę problemu. Oscylator 1 MHz zbudowany z komponentów ±10% może dryfować w zakresie od około 950 kHz do 1050 kHz. Systemy komunikacyjne często wymagają dokładności na poziomie kiloherców. Tam to odstępstwo jest niedopuszczalne. Precyzyjne projekty RF często zawierają regulowane elementy strojenia w celu kompensacji. Skutki temperatury pogarszają sytuację. Cewki z rdzeniem ferrytowym zmieniają przepuszczalność wraz z temperaturą. Rezystancja pasożytnicza w cewkach indukcyjnych i równoważna rezystancja szeregowa w kondensatorach zmniejszają współczynnik jakości Q przy wyższych częstotliwościach. To zmniejszenie może jeszcze bardziej przesunąć częstotliwość rezonansową.

Większa tolerancja pomaga, ale ma swoją cenę. W cewkach RF tolerancje takie jak ±2% do ±5% stają się trudne do osiągnięcia w miarę zmniejszania się rozmiaru elementu. To ograniczenie wpływa na wydajność produkcyjną i zmniejsza stabilność wydajności. Wpływa również na to, jak dokładnie inżynierowie mogą dostroić obwody rezonansowe.

Ryzyko wydajności montażu i niedopasowania

Niedopasowania tolerancji stwarzają prawdziwe problemy na linii produkcyjnej. Dwie cewki indukcyjne z tej samej partii mogą znajdować się na przeciwnych końcach zakresu tolerancji. Jeden obwód działa. Następna porażka. Ta niespójność zwiększa liczbę poprawek i złomowań.

Cewka z kolorowym pierścieniem z luźnym pasmem tolerancji zwiększa to ryzyko. Opaska informuje montera o zakresie znamionowym, ale nie o rzeczywistej wartości tej konkretnej części. Płyta zawierająca niedopasowane cewki indukcyjne może przejść test funkcjonalny w jednym urządzeniu i zakończyć się niepowodzeniem w innym. Inżynierowie spędzają następnie czas na debugowaniu problemu, który wynika z różnic w komponentach, a nie z błędów projektowych.

Dopasowanie tolerancji do zastosowania zmniejsza to ryzyko. Obwody strojenia wymagają ścisłej tolerancji. Obwody filtrujące często akceptują luźniejszą tolerancję. Projektanci, którzy sprawdzają zakres tolerancji pod kątem wymagań obwodu, wychwytują niedopasowania przed rozpoczęciem produkcji. Ten krok chroni wydajność montażu i zapewnia spójne zachowanie obwodu w każdym urządzeniu.

Wpływ DCR na utratę mocy i wydajność

Wartość znamionowa DCR, ciepła i prądu

DCR to rezystancja prądu stałego uzwojenia cewki indukcyjnej. Opór ten pochodzi z drutu miedzianego znajdującego się wewnątrz elementu. Niski współczynnik DCR minimalizuje straty mocy i wewnętrzne nagrzewanie. Zależność opiera się na prostej zasadzie: rozproszona moc równa się kwadratowi prądu razy rezystancja. Nawet kilka miliomów rezystancji uzwojenia może wytworzyć znaczne ciepło, gdy cewka indukcyjna przenosi dziesiątki lub setki amperów. Strata rośnie wraz z kwadratem prądu.

Wyższy DCR oznacza więcej ciepła. Więcej ciepła obniża bezpieczny prąd znamionowy. Projektant, który wypycha cewkę z kolorowym pierścieniem poza jej znamionowy dopuszczalny prąd, może spowodować wytwarzanie ciepła, nasycenie magnetyczne i utratę wydajności. Komponent może ulec awarii. Aby zapewnić niezawodne działanie, inżynierowie muszą wziąć pod uwagę prąd nasycenia, wzrost temperatury i materiał rdzenia cewki indukcyjnej podczas porównywania cewek mocy dla przetwornicy obniżającej lub podwyższającej.

Rozmiar komponentu odgrywa tutaj główną rolę. Rozmiar cewki SMD określa DCR, prąd znamionowy, zapas nasycenia i zarządzanie ciepłem. Mniejsza obudowa nie jest w stanie tak efektywnie odprowadzać ciepła. Ogranicza to także pole przekroju poprzecznego uzwojenia. Uzwojenia z drutu płaskiego poprawiają gęstość upakowania przewodów. Taka konstrukcja pozwala na większy przekrój poprzeczny przewodu lub bardziej zwarte uzwojenie dla danego projektu. Rezultatem jest niższy DCR i zmniejszone straty przewodzenia. Korzyści te mają największe znaczenie przy dużym natężeniu prądu, ponieważ straty przewodzenia skalują się wraz z kwadratem prądu.

Inżynierowie powinni sprawdzić gorący DCR, a nie tylko DCR o temperaturze pokojowej. Zależny od temperatury współczynnik DCR wzrasta w miarę nagrzewania się elementu podczas pracy. Wzrost ten powoduje dalsze straty. Ograniczanie mechanizmów strat jest często skuteczniejsze niż próba usunięcia ciepła po jego wytworzeniu. Niższa rezystancja może zapewnić wyższą wartość znamionową prądu cieplnego w ramach danego rozmiaru opakowania. To ulepszenie obowiązuje tylko wtedy, gdy spełnione są również wymagania dotyczące nasycenia, wzrostu temperatury, układu PCB i chłodzenia.

Formowana struktura taśm Gujing w serii DLGA zapewnia niskie straty w rdzeniu i niezawodną pracę w ciągłych warunkach pracy. Formowana konstrukcja taśmy zwiększa wydajność montażu i wspiera zautomatyzowaną produkcję.

Efektywność w projektach zasilaczy

DCR bezpośrednio steruje utratą przewodzenia prądu stałego w magnesach zasilacza. Minimalizacja DCR jest kluczowym celem projektowym każdego wydajnego konwertera. DCR nie jest jednak jedynym źródłem strat. Zależne od częstotliwości straty uzwojenia prądu przemiennego spowodowane efektami naskórkowymi i bliskością również przyczyniają się do wzrostu temperatury. Prądy wirowe z obrzeży i pól upływowych zwiększają straty. Utrata rdzenia dodaje kolejną warstwę. Stopień tych strat zależy od częstotliwości przełączania, kształtu fali prądu, geometrii przewodnika, rozkładu pola, geometrii szczeliny, materiału rdzenia i wahań strumienia.

Wraz ze wzrostem indukcyjności zmniejszają się maksymalne straty prądu na tranzystorze przełączającym. Ta zmiana zwiększa efektywność. Jednakże wyższa indukcyjność może zwiększyć straty wynikające z rezystancji cewki DC i zmniejszyć wydajność. Projektanci muszą zrównoważyć te konkurencyjne efekty.

Optymalizacja DCR musi być zrównoważona stratami uzwojenia AC, stratami w rdzeniu, marginesem nasycenia i strukturą termiczną. Konstrukcja magnetyczna powinna uwzględniać przepływ ciepła przez uzwojenie, rdzeń, podstawę, miedź PCB, przepływ powietrza i opcjonalną ścieżkę radiatora. Konstrukcja cewki wysokoprądowej jest problemem związanym z projektowaniem termicznym w równym stopniu, jak problemem związanym z projektem magnetycznym. Uzwojenie i obudowa określają, czy element może wytrzymać prąd ciągły w końcowej obudowie.

Podczas doboru inżynierowie powinni sprawdzić krzywą indukcyjności względem prądu stałego oraz krzywe indukcyjności od prądu. Krzywe te pokazują, jak indukcyjność spada pod wpływem polaryzacji DC. Procent spadku indukcyjności pokazuje, ile element traci przy prądzie roboczym. Projektanci powinni również sprawdzić krzywe polaryzacji DC pod kątem zachowania się w stanie nasycenia. Dokładny przegląd prądu tętniącego, prądu szczytowego i prądu RMS gwarantuje, że cewka indukcyjna spełnia wymagania aplikacji. Tętnienia prądu wpływają na utratę rdzenia i nagrzewanie się. Właściwy dobór zapobiega utracie wydajności i zapewnia stabilność zasilania.

Konsekwencje ignorowania tolerancji i DCR

Zniekształcenia i niestabilność sygnału

Tolerancja poza specyfikacją powoduje zniekształcenie sygnału, rozstrojenie i niestabilność obwodu. Cewka o wartości spoza zakresu znamionowego przesuwa charakterystykę częstotliwościową obwodu. Filtry nie blokują już prawidłowych częstotliwości. Obwody strojenia oddalają się od docelowego punktu rezonansowego. Rezultatem jest obniżona jakość sygnału i nieprzewidywalne zachowanie.

Luźny zakres tolerancji wprowadza niepewność do każdej zbudowanej jednostki. Jedna tablica może działać idealnie. Następny może się nie udać. Ta odmiana zmusza inżynierów do spędzania czasu na debugowaniu problemów wynikających z niespójności komponentów, a nie wad projektowych. Ścisła kontrola tolerancji zapobiega tym problemom. Zapewnia stabilne zachowanie obwodu w każdym cyklu produkcyjnym.

Koszty przegrzania i przeróbek

Nadmierny DCR prowadzi do przegrzania, awarii komponentów i kosztownych przeróbek podczas montażu PCB. Aby osiągnąć wyższą indukcyjność, producenci często stosują cieńszy drut lub więcej zwojów uzwojenia. Ten wybór konstrukcji zwiększa rezystancję prądu stałego cewki indukcyjnej. Podwyższony DCR zwiększa straty miedzi, w szczególności straty I²R. Zwiększona strata I²R powoduje poważne przegrzanie cewki indukcyjnej. To przegrzanie zmniejsza również ogólną wydajność obwodu.

Zależny od temperatury DCR pogarsza problem. W miarę nagrzewania się elementu podczas pracy jego opór jeszcze bardziej wzrasta. Wzrost ten jeszcze bardziej zwiększa straty. Projektant, który ignoruje ten efekt, może wybrać cewkę indukcyjną, która działa na stole warsztatowym, ale zawodzi w terenie. Element może przekroczyć swoją obecną wartość znamionową i doznać trwałego uszkodzenia. Wymiana uszkodzonych części zwiększa koszty i opóźnia produkcję.

Certyfikaty IATF 16949 i ISO 9001 firmy Gujing oraz pełna identyfikowalność procesu pomagają zapobiegać tym problemom. Systemy te zapewniają, że każda cewka indukcyjna spełnia swoje specyfikacje znamionowe przed wysyłką. Ścisła kontrola jakości wyłapuje części niezgodne ze specyfikacją, zanim dotrą na linię montażową. Ochrona ta ogranicza liczbę przeróbek, złomów i awarii w terenie. Projektanci pozyskujący produkty od certyfikowanych dostawców unikają ukrytych kosztów niespójnych komponentów.

Wybór kolorowych cewek pierścieniowych do montażu PCB

Dopasowanie tolerancji do potrzeb aplikacji

Wymagania dotyczące tolerancji różnią się w zależności od funkcji obwodu. Obwody strojenia wymagają ścisłej tolerancji, ponieważ małe przesunięcia indukcyjności odstrajają zbiorniki rezonansowe. Cewka z pierścieniem barwnym ±5% jest odpowiednia do tych precyzyjnych zastosowań. Obwody filtrujące tolerują luźniejsze wartości. Często dobrze sprawdza się tam część ±10% lub ±20%. Projektanci powinni dopasować zakres tolerancji do czułości obwodu. Ten krok pozwala uniknąć niepotrzebnych kosztów i zapewnia niezawodne działanie.

Nominalna wartość indukcyjności kieruje początkowym wyborem. Następnie inżynierowie sprawdzają, czy zakres tolerancji mieści się w dopuszczalnych granicach dla danego zastosowania. Zbiornik rezonansowy zaprojektowany na 100 µH może przyjąć 95 µH do 105 µH. Cewka ± 5% spełnia tę potrzebę. Część ±20% nie. Sprawdzenie tolerancji względem wymagań obwodu przed sfinalizowaniem zestawienia materiałów pozwala uniknąć konieczności wykonywania dodatkowych prac i chroni wydajność montażu.

Wybór DCR i aktualnego ratingu

Wybór DCR wiąże się z kompromisami. Niższa rezystancja prądu stałego wymaga grubszego drutu. Wybór ten zwiększa rozmiar i koszt opakowania. Przy wyższych częstotliwościach przełączania rezystancja prądu przemiennego może osiągnąć 1,5 do 3-krotności wartości prądu stałego. Straty w rdzeniu również skalują się wraz z częstotliwością. Projektanci muszą ocenić te czynniki łącznie.

Obecna ocena wymaga zwrócenia uwagi na kilka parametrów. Wartość prądu cieplnego różni się od wartości prądu nasycenia. Inżynierowie powinni sprawdzić oba. Ogólna zasada projektowa obniża prąd nasycenia o 25% poniżej prądu szczytowego w najgorszym przypadku, gdy temperatura otoczenia utrzymuje się poniżej 50°C. Powyżej 70°C obniżenie wartości znamionowych o 35%. Prąd stały powoduje straty w uzwojeniu. Prąd tętniący zwiększa straty prądu przemiennego. Prąd skuteczny określa całkowite ogrzewanie.

Praktyczny przykład pokazuje, dlaczego warunki arkusza danych mają znaczenie. Przetwornica buck 12 V na 3,3 V/5 A wykorzystywała cewkę indukcyjną 10 µH o prądzie nasycenia 5,2 A i DCR 28 mΩ. Część pracowała w temperaturze 78°C, podczas gdy płyta pozostawała w temperaturze 45°C. Straty w rdzeniu przy 500 kHz osiągnęły 340 mW, czyli prawie trzykrotność wartości zawartej w arkuszu danych. Przełączenie na cewkę indukcyjną DCR 10µH, 6,5A, 18mΩ z rdzeniem kompozytowym zmniejszyło straty i obniżyło temperaturę do 52°C.

Gujing oferuje usługi OEM/ODM w oparciu o ponad 20 000 receptur rdzeni magnetycznych. Firma zapewnia dostosowanie do określonych wartości indukcyjności, wymiarów lub parametrów elektrycznych. Cewki te umożliwiają wydajny montaż PCB w wielu zastosowaniach.
Tolerancja kształtuje dokładność obwodu i wydajność montażu. DCR kształtuje wydajność i wydajność cieplną. Projektanci muszą sprawdzić cewkę indukcyjną pod kątem wymagań aplikacji przed sfinalizowaniem zestawienia materiałów. Sprawdź, czy wartość indukcyjności jest zgodna z obliczeniami w arkuszu danych układu scalonego. Upewnij się, że prąd nasycenia przekracza prąd szczytowy o co najmniej 30%. Upewnij się, że prąd termiczny przekracza ciągły prąd obciążenia o co najmniej 20%. Wybierz najniższy DCR dozwolony ze względu na budżet i rozmiar. Sprawdź, czy częstotliwość rezonansu własnego pozostaje znacznie wyższa od częstotliwości roboczej. Każda cewka indukcyjna musi pasować do obrysu płytki drukowanej i prawidłowo odprowadzać ciepło. Zrównoważ wydajność z kosztami i dostępnością. Dobrze dobrana cewka indukcyjna zapewnia stabilność, wydajność i niezawodność płytki drukowanej w każdym cyklu produkcyjnym.
