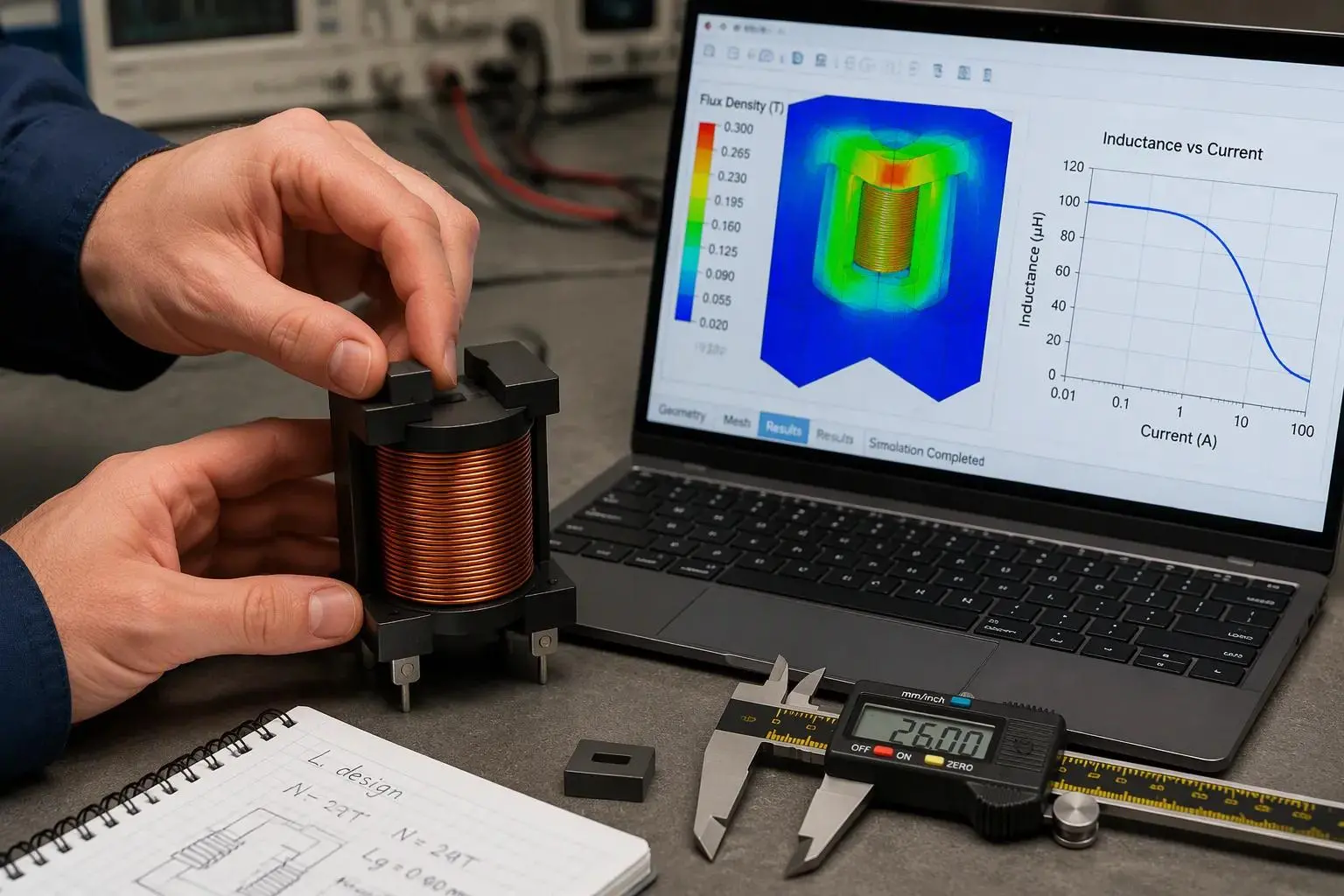

Jak kontrolować prąd nasycenia i ciepło w cewkach w kształcie litery I

Inżynierowie kontrolują prąd nasycenia i ciepło w cewkach w kształcie litery I za pomocą czterech dźwigni: materiał rdzenia, geometria rdzenia i szczelina, konstrukcja uzwojenia oraz warunki termiczne lub operacyjne. Pomiar następnie potwierdza margines projektu.

Rdzenie w kształcie litery I mają otwartą ścieżkę magnetyczną. Nasycają się wcześniej niż rdzenie szczelinowe lub toroidalne, dlatego projektanci muszą od początku uwzględnić margines.

Praktyczna kolejność podejmowania decyzji pozwala skupić się na pracy. Najpierw wybierz materiał, potem rozmiar, potem zwoje, potem drut, potem przepływ powietrza, a na koniec zweryfikuj wynik. Ta sekwencja pasuje do cewek mocy w dowolnej przetwornicy DC-DC lub podobnym obwodzie. Każdy wybór wpływa na indukcyjność i straty, więc kroki są ze sobą powiązane.

Podstawy nasycenia i ciepła

Prąd nasycenia a prąd znamionowy

Cewka indukcyjna musi zawsze pracować poniżej dwóch oddzielnych granic. Prąd znamionowy to poziom, przy którym część spełnia swoje ograniczenia termiczne. Prąd nasycenia oznacza punkt, w którym rdzeń nie jest już w stanie magazynować wymaganej energii. Są to ograniczenia niezależne. Część może się przegrzać, gdy jest jeszcze poniżej nasycenia, lub może się nasycić, gdy jest nadal poniżej swojej wartości cieplnej. Obie kontrole są obowiązkowe.

„kiedy cewka indukcyjna osiągnie stan nasycenia, może zmagazynować mniej energii, a prąd tętnienia wzrasta – co oznacza, że ​​wydajność zostanie zmniejszona”.

Nie ma ustalonego, uniwersalnego marginesu procentowego, o który wartość prądu nasycenia musi przekraczać oczekiwany prąd szczytowy. Prawy margines zależy od zachowania przy ograniczeniu prądu, prądów rozruchowych i przejściowych, tolerancji komponentów, wpływu temperatury i kształtu charakterystyki superpozycji prądu stałego. Projektanci powinni dobrać margines w oparciu o najgorszy wiarygodny aktualny stan.

Źródła ciepła w cewkach w kształcie litery I

Ciepło pochodzi od dwóch stratnych rodzin. Straty w rdzeniu obejmują histerezę statyczną, klasyczny prąd wirowy i resztkowe efekty dynamiczne. Straty w miedzi dzielą się na człon stały z prądu stałego i składnik przemienny z tętnienia, efektu naskórkowania, efektu bliskości i pól brzegowych wokół szczeliny. Zakończenie i pobliskie przewody zwiększają rezystancję styku i prądy indukowane.

Optymalizacja powinna skupiać się na całkowitym rozproszeniu i temperaturze gorącego punktu, a nie na wymuszaniu równych strat w rdzeniu i uzwojeniu (w miedzi). nie ma uniwersalnego wymogu, aby te dwa elementy były zgodne.

To połączenie ma znaczenie, ponieważ ciepło i nasycenie magnetyczne nie są odrębnymi problemami. Projektant obserwujący zmiany indukcyjności w zależności od prądu stałego może przewidzieć łącznie prąd znamionowy superpozycji prądu stałego i prąd znamionowy wzrostu temperatury. Utrzymywanie prądu szczytowego poniżej poziomu nasycenia chroni magazynowanie energii. Utrzymywanie prądu skutecznego w granicach prądu znamionowego wzrostu temperatury chroni uzwojenie. Charakterystyka superpozycji prądu stałego wiąże oba zachowania z jedną krzywą, więc jeden pomiar wpływa na obie decyzje.

Jak kontrolować prąd nasycenia

Inżynierowie znający strumień magnetyczny mogą przewidzieć zachowanie pod obciążeniem, zanim powstanie prototyp. Gęstość strumienia wzrasta wraz z przyłożonymi woltosekundami i spada wraz z przekrojem rdzenia i zwojami. Zależność ta pozwala projektantowi przewidzieć, gdzie zaczyna się nasycenie magnetyczne, zmniejszyć straty w rdzeniu i utrzymać stabilną indukcyjność w całym zakresie obciążenia. Ta sama wiedza pokazuje, jak kontrolować prąd nasycenia bez zgadywania.

Materiał rdzenia i geometria cewek mocy

Wybór materiału wyznacza sufit. Gęstość strumienia nasycenia rdzenia określa poziom strumienia, jaki może on utrzymać, zanim załamie się przepuszczalność. Ferryt, sproszkowane żelazo i proszki stopowe różnią się sufitem i zachowaniem w zakresie strat, dlatego wybór powinien odpowiadać szczytowemu prądowi wymaganemu przez obwód.

Geometria określa, jak efektywnie rdzeń wykorzystuje ten sufit. Większy efektywny przekrój rozprowadza strumień i obsługuje wyższy prąd bez nasycenia. Dłuższa ścieżka magnetyczna zwiększa amperozwojów potrzebnych do osiągnięcia tego samego poziomu strumienia. Rdzenie w kształcie litery I skupiają strumień w małej objętości, więc decyzje dotyczące geometrii mają większą wagę niż w przypadku konstrukcji z zamkniętym rdzeniem.

Na uwagę zasługuje jeden kompromis. Podniesienie wartości prądu nasycenia wzmacnia pole magnetyczne wokół części, a silniejsze pole może zwiększyć zakłócenia elektromagnetyczne. Właściwą odpowiedzią jest równowaga: wystarczająca ilość miejsca na prąd szczytowy oraz rozwiązania w zakresie układu i ekranowania, które zapewniają akceptowalny poziom emisji. Żaden gol nie powinien przekreślać drugiego.

Zwoje, przerwa i indukcyjność

Zwoje i szczelina wspólnie kontrolują parametry indukcyjności i nasycenia prądu. Więcej zwojów zwiększa indukcyjność, ale obniża prąd, przy którym rdzeń nasyca się. Szczelina w ścieżce magnetycznej podnosi próg nasycenia i stabilizuje indukcyjność pod prądem stałym, kosztem pewnej indukcyjności na obrót.

Prąd nasycenia należy określić jako maksymalny prąd przed wystąpieniem nasycenia rdzenia. Poniżej tego punktu indukcyjność pozostaje stała pod obciążeniem. Powyżej indukcyjność gwałtownie spada, a prąd rośnie szybciej niż zamierzył to projektant. Jasna specyfikacja zapobiega spadkowi indukcyjności podczas przejściowych szczytów w przetworniku DC-DC.

Charakterystyka superpozycji prądu stałego łączy te wybory razem. Krzywa ta przedstawia indukcyjność w funkcji prądu stałego, a jej kolano wyznacza praktyczny punkt nasycenia. Odczyt kolana daje bezpośrednio prąd znamionowy superpozycji prądu stałego. Projektanci, którzy wcześniej sprawdzą tę krzywą, mogą kontrolować prąd nasycenia w przetwornicy DC-DC przed rozpoczęciem prac uzwojeniowych i termicznych, a także mogą ponownie potwierdzić margines w drugim wariancie przetwornicy DC-DC bez powtarzania pełnej analizy.

Kontrola ciepła w cewkach w kształcie litery I

Kontrola ciepła zaczyna się od uzwojenia i kończy na otoczeniu wokół części. Obie połówki zasługują na równą uwagę, bo dobrze wykonane uzwojenie wciąż grzeje się w zatłoczonej obudowie, bez przepływu powietrza.

Projekt przewodnika i uzwojenia

Wskaźnik drutu jest pierwszą dźwignią utraty miedzi. Grubszy drut obniża rezystancję prądu stałego i odcina ogrzewanie rezystancyjne, które dominuje przy wysokim prądzie stałym. Wzmocnienie ma swoje granice, ponieważ grubszy drut zajmuje większą powierzchnię okna i może wepchnąć uzwojenie do większego opakowania.

Układ uzwojeń decyduje o tym, gdzie koncentruje się ciepło. Rozproszone, jednowarstwowe uzwojenie odsłania większą powierzchnię na działanie powietrza i pozwala uniknąć nałożonych na siebie zwojów, które zatrzymują ciepło w środku cewki. Uzwojenia wielowarstwowe oszczędzają miejsce, ale zwiększają miejscowe nagrzewanie, dlatego projektanci powinni rozważyć zwartość i rozpraszanie ciepła.

Tętnienie prądu dodaje termin drugiej straty. Prąd tętniący przepływa przez rezystancję zależną od częstotliwości, więc uzwojenie nagrzewa się bardziej, niż sugerowałby czysty prąd stały o tej samej średniej wartości. Część, która pozostaje chłodna podczas testu prądu stałego, może nadal nagrzewać się w obwodzie przełączającym.

Tryb pracy też ma znaczenie. W trybie przewodzenia nieciągłego prąd cewki indukcyjnej spada do zera w każdym cyklu przełączania. Zwiększa to straty związane z prądem RMS i powoduje nagłe zmiany prądu, które pogarszają zakłócenia elektromagnetyczne. Opóźnianie lub uniemożliwianie wejścia do DCM pomaga stłumić efekty przerw w prądzie, które powodują zakłócenia elektromagnetyczne. W stopniu PFC o stałej indukcyjności konwerter ma tendencję do pracy nieciągłej w pobliżu niskoprądowych części wyprostowanego przebiegu sieci. Cewka indukcyjna PFC ze schodkową przerwą zapewnia wyższą indukcyjność przy niskim natężeniu prądu i zawęża to okno, co zmniejsza zniekształcenia i zakłócenia elektromagnetyczne.

Ścieżki termiczne i warunki pracy

Część przystosowana do danego wzrostu temperatury w nieruchomym powietrzu będzie zachowywać się inaczej na prawdziwej desce. Powierzchnia miedzi na PCB, pobliskie źródła ciepła, przepływ powietrza, częstotliwość przełączania, amplituda tętnienia, materiał rdzenia, układ montażu i temperatura otoczenia – wszystko to wpływa na rzeczywisty wzrost temperatury. Projektanci powinni traktować jako punkt wyjścia prąd znamionowy wzrostu temperatury w arkuszu danych i potwierdzić go w obudowie.

Ścieżka cieplna biegnie od uzwojenia przez rdzeń, przewody i podkładki PCB. Szerokie podkładki i duże miedziane płaszczyzny rozprowadzają ciepło i pomagają cewce wytrzymać wyższy poziom prądu bez przegrzania. Słaby przepływ powietrza szybko usuwa ten margines.

Zaopatrzenie to kolejna zmienna. Gujing oferuje rodziny cewek w kształcie litery I, takie jak DLCH, DLCR, DLCP112, DLGB3X i DLGBX , a także możliwość dostosowania pod kątem określonej indukcyjności, rozmiaru i prądu znamionowego. Części te pojawiają się w zasilaczach impulsowych, konstrukcjach przetwornic DC-DC, elektronice użytkowej, sprzęcie komunikacyjnym, sterowaniu przemysłowym, sterownikach LED, urządzeniach, silnikach i urządzeniach inteligentnego domu. Kupujący powinni porównać dowolną rodzinę z własnymi danymi z testów termicznych.

Pomiar nasycenia i temperatury

Testy nasycenia i marginesy

Test obwodu impulsowego ujawnia, gdzie zaczyna się nasycenie magnetyczne. Konfiguracja laboratoryjna przykłada krótkie impulsy prądu do cewki indukcyjnej i rejestruje powstały przebieg na oscyloskopie. Operator ustawia zasilanie na 0 V, podłącza zacisk dodatni do strony drenu cewki indukcyjnej i łączy zacisk ujemny z dolną częścią bocznika prądowego. Źródło PWM pracuje z częstotliwością 20 kHz z 5% cyklem pracy i steruje bramką MOSFET przez rezystor bramkowy 47 Ω. Luneta wyzwala na zboczu narastającym bramki, z jednym kanałem na bramce i jednym po boczniku. Limit prądu zasilania powinien wynosić 1,5× oczekiwanego prądu nasycenia.

Następnie operator powoli podnosi napięcie zasilania od 0 V w kierunku wartości docelowej, zwykle 5–15 V, obserwując liniowy wzrost prądu. Następują małe kroki cyklu pracy wynoszące 1–2%. Prawdziwym znakiem nasycenia jest uniesienie kolan w górę: rampa zakrzywia się w górę z bardziej stromym zboczem. Dzwonienie wygląda inaczej, pojawia się jako sinusoidalne tętnienie na rampie. Spłaszczanie nachylenia zwykle oznacza ograniczenie prądu zasilania lub samonagrzewanie bocznika, a nie nasycenie. Zmniejszenie rezystancji bocznika za pomocą czteroprzewodowego bocznika Kelvina i utrzymywanie krótkiego przewodu uziemiającego w celu tłumienia dzwonienia.

Podczas nasycenia kondensator może początkowo pochłonąć skok napięcia. Rezystor kontroluje następnie prąd ładowania i rozładowywania oraz rozprasza zmagazynowaną energię w postaci ciepła. Sieć ta chroni obwód testowy, podczas gdy operator rejestruje kolano.

Kontrole arkuszy danych i testowanie obciążenia

Przegląd arkusza danych wymaga sprawdzenia krzyżowego dwóch liczb oddzielnie. Poniższa tabela pokazuje, dlaczego ocena nagłówka może wprowadzać w błąd.

Prąd znamionowy przekracza obliczoną wartość szczytową, więc część wygląda na akceptowalną na pierwszy rzut oka. Prąd nasycenia znajduje się poniżej wartości szczytowej, więc część nie przechodzi ekranu nasycenia. Projektanci powinni porównać próg spadku indukcyjności stosowany dla prądu nasycenia z warunkami wzrostu temperatury stosowanymi dla prądu znamionowego i potwierdzić, że obie krzywe wykorzystują porównywalne warunki.

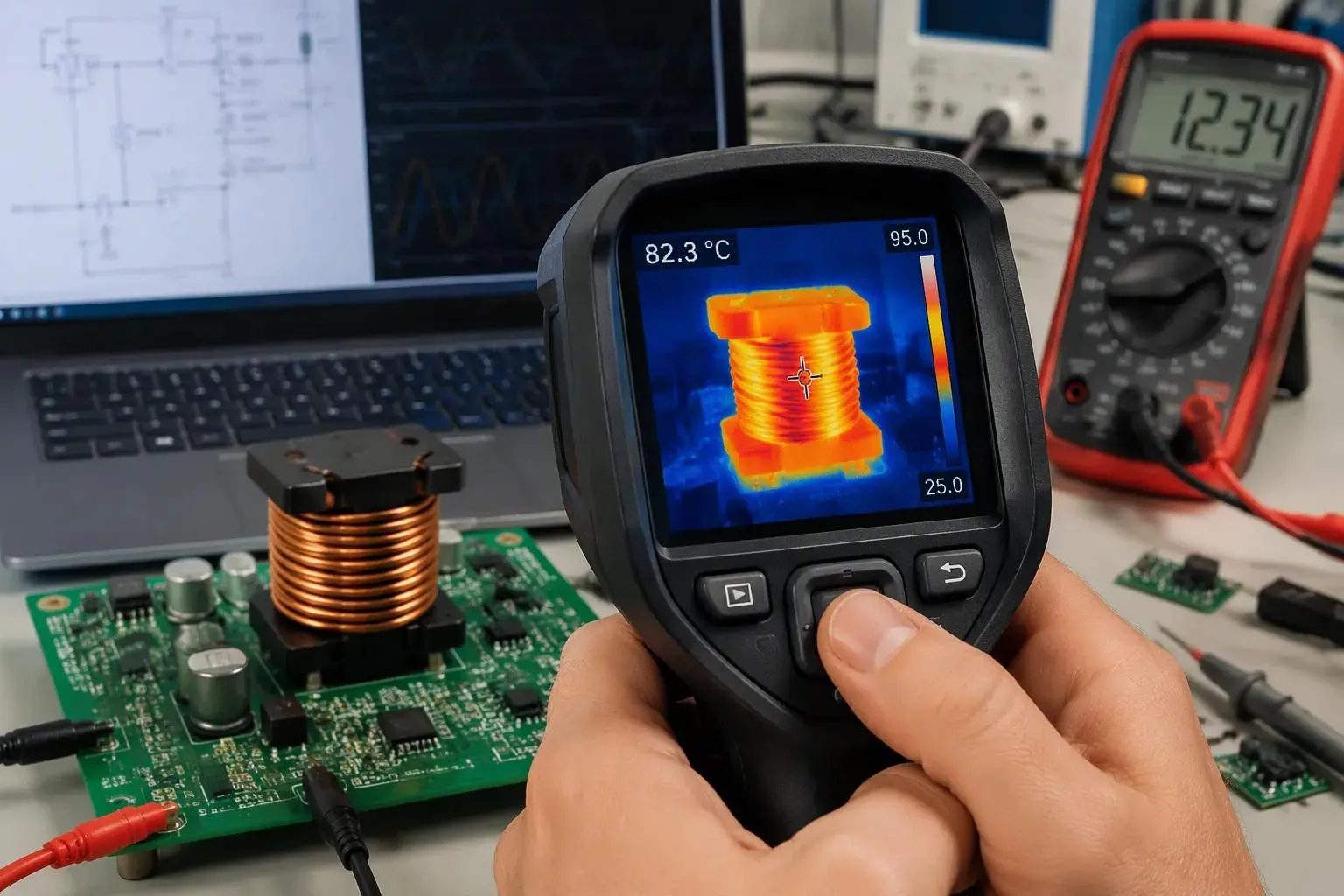

Test obciążenia i temperatury zamyka pętlę. Inżynier uruchamia kandydata na docelowej płytce drukowanej w rzeczywistych warunkach chłodzenia i rejestruje temperaturę komponentów w stanie ustalonym. Ten krok potwierdza margines termiczny i charakterystykę superpozycji prądu stałego w rzeczywistej obudowie, a nie tylko na papierze.

Cztery dźwignie kontrolują prąd nasycenia i ciepło w cewce w kształcie litery I : materiał rdzenia, geometrię i szczelinę, konstrukcję uzwojenia oraz warunki termiczne lub operacyjne. Pomiar potwierdza marżę na każdym etapie.

Lista działań z priorytetami utrzymuje porządek w pracy:

1. Wybierz materiał i rozmiar dla prądu szczytowego, dobierając margines w stosunku do najgorszych wiarygodnych warunków prądu.

2. Ustaw zwoje i odstęp, aby ustalić indukcyjność pod obciążeniem.

3. Wybierz drut zapewniający niskie straty i kontrolowane ciepło.

4. Sprawdź za pomocą testu obciążenia i temperatury.

Projektanci powinni traktować nasycenie i ciepło jako zmienne powiązane. Zmiana, która pomaga jedno przesuwać drugie, więc cewki indukcyjne zasługują na wspólną recenzję. Ta sama dyscyplina obowiązuje w każdym układzie konwertera DC-DC.
