Dlaczego kompatybilne cewki indukcyjne zawsze mają znaczenie w filtrowaniu zakłóceń elektromagnetycznych

 Kompatybilne cewki odgrywają kluczową rolę w filtrowaniu zakłóceń elektromagnetycznych, kształtując zachowanie obwodów i wspierając zgodność z przepisami. Ostatnie badania pokazują, że materiały rdzenia cewki indukcyjnej i wybory projektowe bezpośrednio wpływają na efektywność energetyczną i integralność sygnału w nowoczesnych obwodach.

· Rdzenie ferrytowe i sproszkowane żelazo pomagają utrzymać wydajność i zmniejszyć straty.

· Konstrukcje toroidalne i szpulowe zwiększają wydajność w środowiskach o wysokiej częstotliwości, co wzmacnia tłumienie emisji.
·  Wybór odpowiednich cewek gwarantuje, że obwody będą działać niezawodnie i spełniać rygorystyczne normy.

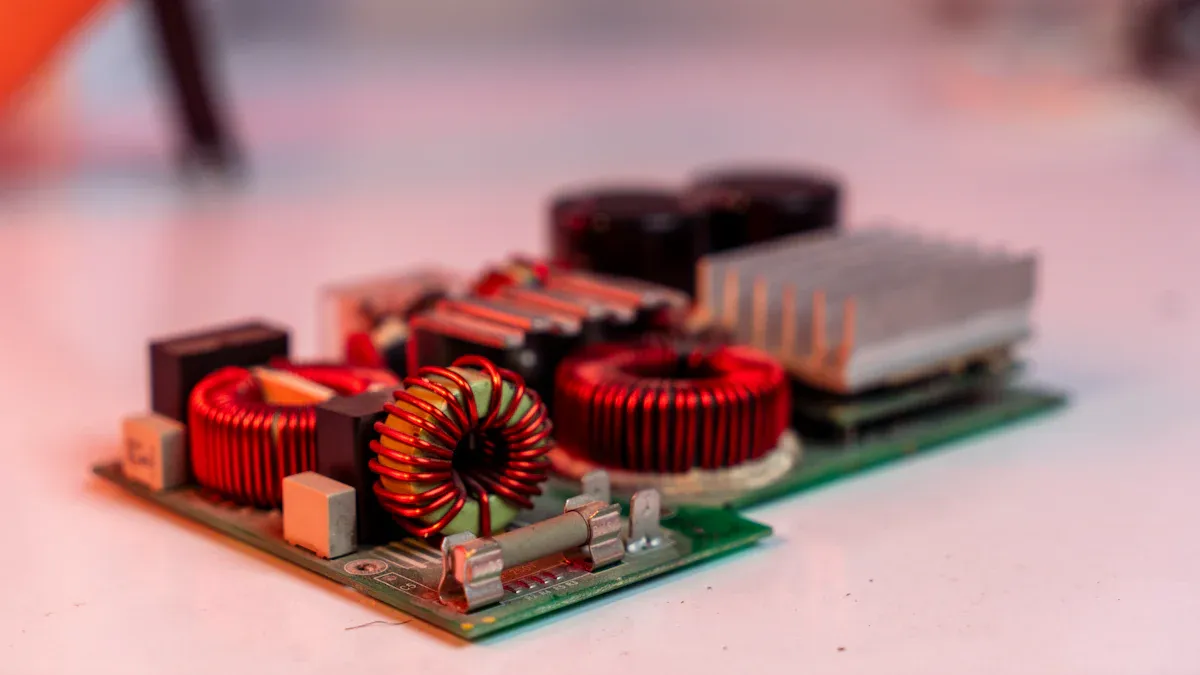

Jakie są kompatybilne cewki indukcyjne w filtrowaniu EMI

Definiowanie kompatybilności dla filtrów EMI

Kompatybilne cewki stanowią podstawę skutecznych filtrów EMI. Elementy te muszą spełniać wymagania elektryczne i mechaniczne obwodu, aby zapewnić niezawodne tłumienie zakłóceń. Kompatybilność oznacza coś więcej niż tylko dopasowanie do płytki drukowanej. Obejmuje to dostosowanie charakterystyki cewki indukcyjnej do specyficznych potrzeb filtrowania elektromagnetycznego, takich jak docelowy zakres częstotliwości, obciążalność prądowa i integracja z innymi komponentami filtra.

Producenci określają kompatybilność cewek stosowanych w filtrach elektromagnetycznych, biorąc pod uwagę kilka ważnych czynników:

· Wartość indukcyjności musi być zgodna z docelowym pasmem częstotliwości szumu, aby zapewnić efektywną impedancję.

· Wartości znamionowe prądu, włączając zarówno nasycenie, jak i RMS, mają kluczowe znaczenie dla zapobiegania nasyceniu rdzenia i kontrolowania wzrostu temperatury.

· Opór prądu stałego wpływa na wydajność i wytwarzanie ciepła w stopniu filtra.

· Częstotliwość rezonansu własnego powinna przekraczać najwyższą częstotliwość szumu, aby zachować zachowanie indukcyjne.

· Rozmiar opakowania, styl montażu i skuteczność ekranowania wpływają zarówno na parametry elektryczne, jak i na integrację mechaniczną.

Uwaga: Inżynierowie muszą zawsze sprawdzić, czy częstotliwość rezonansowa cewki indukcyjnej przekracza najwyższą częstotliwość, której dotyczy problem. Dzięki temu filtr będzie w dalszym ciągu blokował zakłócenia, zamiast je przepuszczać.

Kompatybilne cewki indukcyjne muszą również bezproblemowo współpracować z kondensatorami filtrującymi. To partnerstwo pomaga stworzyć filtr dolnoprzepustowy lub filtr trybu wspólnego, który blokuje niepożądane zakłócenia, jednocześnie umożliwiając przepuszczanie pożądanych sygnałów. W zastosowaniach związanych z zasilaniem odpowiednia cewka zapobiega promieniowaniu EMI i zapewnia zgodność z normami regulacyjnymi.

Kluczowe parametry tłumienia zakłóceń elektromagnetycznych

Wydajność filtrów EMI zależy od kilku kluczowych parametrów elektrycznych. Każdy parametr wpływa na to, jak dobrze filtr blokuje zakłócenia i utrzymuje integralność sygnału.

· Indukcyjność wpływa na zdolność magazynowania energii cewki indukcyjnej i określa zdolność filtra do tłumienia hałasu.

· Współczynnik jakości (Q) wskazuje wydajność. Wyższe Q oznacza mniejsze straty i lepszą wydajność filtrów EMI.

· Prąd znamionowy określa maksymalny prąd, jaki cewka może obsłużyć bez przegrzania lub nasycenia rdzenia.

· Rozproszona pojemność wpływa na stabilność. Niższa pojemność prowadzi do lepszej wydajności w zastosowaniach o wysokiej częstotliwości.

Poniższa tabela podsumowuje wpływ tych parametrów na wydajność filtra EMI:

W rzeczywistych zastosowaniach inżynierowie wybierają kompatybilne cewki indukcyjne, które spełniają wszystkie te wymagania. Biorą pod uwagę rodzaj zakłóceń, np. emi przewodzone lub promieniowane, i wybierają filtry, które odpowiadają konkretnym wyzwaniom związanym z ich projektami. Gdy w filtrach stosowane są odpowiednie cewki indukcyjne, zapewniają one niezawodne tłumienie zakłóceń i zachowują zgodność ze standardami branżowymi.

Czynniki krytyczne przy wyborze właściwej cewki filtrującej EMI

Wartość indukcyjności i tolerancja

Wartość indukcyjności jest głównym czynnikiem w filtrach EMI. Określa impedancję przy różnych częstotliwościach, co bezpośrednio wpływa na zdolność filtra do redukcji niepożądanych szumów. Wyższe wartości indukcyjności zwiększają tłumienie przy podwyższonych częstotliwościach. Niższe wartości mogą wymagać dodatkowej pojemności, aby osiągnąć pożądany poziom filtrowania. Inżynierowie muszą wybierać cewki indukcyjne o dokładnych wartościach indukcyjności, które odpowiadają wymaganiom ich obwodów.

Zmienność tolerancji odgrywa również znaczącą rolę w działaniu filtra EMI. Małe niedopasowania mogą zwiększyć tłumienie wtrąceniowe i spowodować tętnienia w paśmie przepustowym. W filtrach wyższego rzędu do utrzymania wydajności konieczne są wąskie tolerancje. Niedopasowanie impedancji może powodować odbicia pogarszające jakość sygnału. Precyzyjne strojenie ma kluczowe znaczenie, aby uniknąć tętnienia i zapewnić niezawodne tłumienie zakłóceń.

Aktualna ocena i nasycenie

Wartość prądu określa maksymalny prąd, jaki cewka może obsłużyć bez przegrzania lub nasycenia. Filtry EMI muszą wykorzystywać cewki indukcyjne o wartościach znamionowych odpowiadających lub przekraczających maksymalny prąd wejściowy. Zapobiega to awariom spowodowanym przetężeniem. Poniższa tabela pokazuje, jak prąd znamionowy wpływa na wybór filtra w różnych zastosowaniach:

Nasycenie rdzenia stwarza kilka zagrożeń w filtrach EMI. Kiedy pojawia się nasycenie, indukcyjność spada, co prowadzi do zwiększonego tętnienia prądu i uszkodzenia filtra. Ryzyko niekontrolowanej utraty ciepła pojawia się wraz ze wzrostem strat, powodując wyższe temperatury i wcześniejsze nasycenie. Zniekształcone przebiegi wyjściowe wpływają na stabilność kształtów prądu. Nieliniowe zachowanie magnetyczne zwiększa zakłócenia, komplikując przestrzeganie rygorystycznych limitów.

Materiał rdzenia i straty

Wybór materiału rdzenia wpływa na straty i tłumienie zakłóceń elektromagnetycznych. Rdzenie ferrytowe oferują ekonomiczne rozwiązania dla częstotliwości od 150 kHz do 30 MHz. Rdzenie nanokrystaliczne zapewniają wyższą gęstość strumienia nasycenia i lepszą wydajność przy wysokich częstotliwościach. Amorficzne rdzenie metalowe zapewniają doskonałe właściwości w specjalistycznych zastosowaniach. Inżynierowie muszą wybrać materiały rdzenia, które minimalizują straty i spełniają wymagania filtrów EMI.

Straty w rdzeniu wpływają na tłumienie zakłóceń elektromagnetycznych i wydajność obwodu. Formowane cewki zawierają strumień magnetyczny, minimalizujący wycieki i zapobiegający zakłóceniom w wrażliwych obwodach. Niska rezystancja prądu stałego powoduje mniejsze straty energii w postaci ciepła, co zwiększa ogólną wydajność. Doskonałe ekranowanie magnetyczne zmniejsza zakłócenia elektromagnetyczne w gęsto upakowanych płytkach PCB.

Pasmo przenoszenia i impedancja

Charakterystyka odpowiedzi częstotliwościowej jest niezbędna dla filtrów EMI w zastosowaniach RF i mocy. Inżynierowie muszą wziąć pod uwagę wartość indukcyjności, współczynnik Q, częstotliwość rezonansu własnego, rezystancję prądu stałego, prąd znamionowy, tolerancję, pojemność pasożytniczą i rozmiar obudowy. Specyfikacje te określają, jak dobrze filtr tłumi zakłócenia i utrzymuje integralność sygnału.

Dopasowanie impedancji pomiędzy cewkami indukcyjnymi i kondensatorami ma kluczowe znaczenie dla wydajności filtra. Niedopasowane impedancje mogą znacznie zmniejszyć skuteczność filtra. Inżynierowie muszą zapewnić odpowiednie dopasowanie impedancji podczas projektowania i instalacji filtrów EMI. Ta praktyka pomaga blokować zakłócenia i utrzymywać jakość sygnału.

· Dopasowanie impedancji ma kluczowe znaczenie dla wydajności filtra.

· Niedopasowane impedancje mogą prowadzić do znacznego zmniejszenia skuteczności filtra.

· Podczas projektowania i instalacji filtrów impedancyjnych należy zapewnić odpowiednie dopasowanie impedancji.

Rozmiar, montaż i wydajność

Rozmiar i ograniczenia montażowe wpływają na wybór kompatybilnych cewek indukcyjnych w kompaktowych konstrukcjach. Inżynierowie muszą wybrać metody montażu, które odpowiadają wymaganiom ich filtrów EMI i zastosowań. Poniższa tabela przedstawia typowe metody montażu i ich zastosowania:

Wysokiej jakości, wydajne cewki indukcyjne wspierają nowoczesne, kompaktowe konstrukcje i efektywność energetyczną. Cewki indukcyjne są niezbędne do wydajnego przesyłu energii, minimalizując straty energii podczas przesyłania energii elektrycznej. Wybór wysokiej jakości cewek indukcyjnych może prowadzić do znacznego obniżenia kosztów operacyjnych przedsiębiorstw. Wydajne cewki minimalizują straty energii podczas pracy, co jest niezbędne do utrzymania wydajności w różnych zastosowaniach. W pojazdach elektrycznych wydajne cewki indukcyjne mogą znacznie zmniejszyć straty energii, zwiększając w ten sposób zasięg jazdy. W smartfonach przyczyniają się do dłuższej żywotności baterii i ograniczenia wytwarzania ciepła. Cewki z rdzeniem ferrytowym zarządzają energią elektryczną poprzez efektywne jej magazynowanie i uwalnianie, co minimalizuje straty. Wysoka przenikalność magnetyczna rdzeni ferrytowych ma kluczowe znaczenie dla zapewnienia płynnej pracy w zastosowaniach wymagających wysokich częstotliwości.

Inżynierowie muszą wybrać kompatybilne cewki indukcyjne, które spełniają wymagania filtrów EMI, obsługują dopasowanie impedancji oraz pasują do rozmiaru i ograniczeń montażowych ich projektów. Takie wybory zapewniają niezawodne tłumienie zakłóceń, zgodność z normami i wydajną pracę w nowoczesnych urządzeniach.

Przewodnik krok po kroku dotyczący wyboru odpowiedniego filtra EMI

Identyfikacja wymagań dotyczących zakłóceń elektromagnetycznych i zgodności

Inżynierowie i hobbyści muszą zacząć od zrozumienia wymagań dotyczących filtrowania swoich projektów. Normy regulacyjne wyznaczają punkt odniesienia dla akceptowalnych poziomów zakłóceń. Proces identyfikacji tych wymagań składa się z kilku etapów:

1. Przeprowadź wstępne testy zgodności, aby wcześnie wykryć potencjalne problemy związane z zakłóceniami elektromagnetycznymi.

2. Opracuj plan testów określający standardy, sprzęt i kryteria akceptacji.

3. Przygotuj produkt w przewidzianym trybie pracy.

4. Ustaw sprzęt testowy i produkt zgodnie z planem.

5. Wykonuj testy, monitoruj wyniki i zapisuj wszelkie anomalie.

6. Przeanalizuj dane testowe, aby potwierdzić zgodność.

7. Wygeneruj raport szczegółowo opisujący procedury i wyniki.

8. Wdrażaj działania naprawcze w przypadku wystąpienia awarii.

9. Powtórz test po wprowadzeniu poprawek.

Analizuj potrzeby obwodu i systemu

Przed wyborem odpowiedniego filtra EMI inżynierowie muszą przeanalizować charakterystykę obwodu i systemu. Kluczowe czynniki obejmują:

· Rodzaje szumów, takie jak zakłócenia w trybie wspólnym i różnicowym.

· Zakresy częstotliwości pracy.

· Aktualne oceny aplikacji.

· Wydajność cieplna pod obciążeniem.

· Wymagania specyficzne dla aplikacji, w tym standardy bezpieczeństwa i ograniczenia prądu upływowego.

Wybór odpowiedniego materiału rdzenia również ma znaczenie. Ferryt pasuje do większości zastosowań 150 kHz–30 MHz. Rdzenie nanokrystaliczne zapewniają wyższą gęstość strumienia nasycenia i lepszą wydajność przy wysokich częstotliwościach. Amorficzne rdzenie metalowe zapewniają doskonałe właściwości w przypadku specjalistycznych wymagań filtracyjnych.

Dopasuj specyfikację cewki do zastosowania

Dopasowanie specyfikacji cewki do zastosowania zapewnia skuteczne tłumienie zakłóceń. Poniższa tabela pokazuje, jak różne specyfikacje wpływają na filtrowanie EMI:

Wybór odpowiedniego filtra EMI na początku cyklu projektowania pozwala uniknąć kosztownych poprawek. Inżynierowie muszą wziąć pod uwagę częstotliwość roboczą, poziomy prądu i konfigurację pasywnych filtrów EMI. Niedostosowanie specyfikacji do potrzeb aplikacji może skutkować niewystarczającym tłumieniem szumów i zwiększonym spadkiem napięcia.

Oceń dane producenta i jakość

Przegląd danych producenta pomaga potwierdzić, że cewki indukcyjne spełniają wymagania dotyczące filtrowania. Ważne kryteria obejmują:

Wysokiej jakości cewki zwiększają niezawodność filtrów EMI w wymagających zastosowaniach.

Przetestuj i zweryfikuj wybór cewki indukcyjnej

Testy i walidacja potwierdzają, że wybrane filtry EMI spełniają wszystkie wymagania. Najlepsze praktyki obejmują:

1. Identyfikować źródła hałasu i ich zakresy częstotliwości.

2. Wybierz wysokiej jakości komponenty o odpowiednich specyfikacjach.

3. Umieść filtry blisko źródeł hałasu, aby zminimalizować promieniowanie elektromagnetyczne.

4. Zminimalizuj efekty pasożytnicze, używając krótkich, bezpośrednich ścieżek PCB.

5. Użyj ekranowania, aby jeszcze bardziej ograniczyć zakłócenia.

6. Przetestuj działanie filtra za pomocą analizatorów widma i analizatorów sieci.

7. Dostosuj konfigurację zgodnie z potrzebami, aby uzyskać optymalne filtrowanie.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

Używanie ogólnych lub niekompatybilnych cewek indukcyjnych w filtrach elektromagnetycznych często prowadzi do niewystarczającego filtrowania i zwiększonych zakłóceń. Filtrom zaprojektowanym bez uwzględnienia specyficznych potrzeb aplikacji może brakować odpowiedniej izolacji pomiędzy obwodami. Zaniedbanie skutków prądu rozruchowego, skoków napięcia lub potrzeby ochrony ESD może pogorszyć działanie filtrów. Inżynierowie powinni unikać wybierania filtrów wyłącznie na podstawie rozmiaru lub kosztu. Zamiast tego powinni wybrać filtry dostosowane do unikalnych wymagań swoich zastosowań, aby zapewnić niezawodne tłumienie zakłóceń.

Wskazówka: Dokładny przegląd typowych błędów może pomóc inżynierom uniknąć kosztownych błędów projektowych i osiągnąć solidne tłumienie emisji.

Do najczęstszych błędów w doborze filtra EMI należą:

1. Niewystarczające filtrowanie

2. Brak izolacji pomiędzy obwodami

3. Pomijanie skutków prądu rozruchowego

4. Ignorowanie skoków napięcia

5. Niestosowanie diod zabezpieczających ESD

6. Wybór niewłaściwej indukcyjności do zastosowania

7. Ignorowanie bieżących marż ratingowych

8. Z widokiem na DCR

9. Wybór wyłącznie na podstawie rozmiaru

Wpływ kompatybilnych i niekompatybilnych cewek w świecie rzeczywistym

Sukces filtra EMI w zasilaczach

Studia przypadków pokazują, jak kompatybilne cewki indukcyjne przekształcają filtry EMI w zastosowaniach związanych z zasilaniem. Inżynierowie często wybierają cewki indukcyjne, które odpowiadają wymaganiom elektrycznym i mechanicznym ich filtrów. Ten staranny dobór prowadzi do niezawodnego tłumienia zakłóceń i lepszej zgodności. Filtr EMI zasilacza DOREXS jest dobrym przykładem. Inżynierowie zaobserwowali zwiększoną niezawodność i wydajność po zintegrowaniu kompatybilnych cewek. Filtry te utrzymywały stabilną pracę i spełniały normy regulacyjne. Zastosowania w świecie rzeczywistym pokazują, że solidne konstrukcje filtrów prowadzą inżynierów do skutecznych rozwiązań.

· Kompatybilne cewki zwiększają niezawodność filtra.

· Filtry osiągają pożądany poziom wydajności w zastosowaniach związanych z zasilaniem.

· Inżynierowie opracowują zgodne rozwiązania, ucząc się na podstawie udanych studiów przypadków.

Awaria filtra z powodu niekompatybilnych cewek

Niekompatybilne cewki indukcyjne często powodują awarie filtrów w zastosowaniach z filtrami elektromagnetycznymi. Inżynierowie czasami przeoczają kluczowe parametry, takie jak wartość indukcyjności lub prąd znamionowy. Filtry mogą przepuszczać zakłócenia, co może prowadzić do problemów z hałasem i niezgodności z przepisami. Jeden przypadek dotyczył filtra zasilania, w którym zastosowano zwykłą cewkę indukcyjną. Filtr nie zablokował zakłóceń, co skutkowało niestabilną pracą i zwiększonym poziomem hałasu. Inżynierowie wymienili cewkę na zgodny model, co przywróciło prawidłowe filtrowanie i zgodność.

Wnioski z zastosowań terenowych

Zastosowania terenowe uczą inżynierów cennych lekcji na temat filtrów EMI. Inżynierowie dowiadują się, że kompatybilne cewki indukcyjne odgrywają kluczową rolę w blokowaniu zakłóceń i utrzymywaniu integralności sygnału. Aby zapewnić niezawodne działanie, filtry muszą odpowiadać potrzebom ich zastosowań. Inżynierowie, którzy analizują rzeczywiste awarie i sukcesy, opracowują lepsze projekty filtrów. Unikają typowych błędów i wybierają cewki indukcyjne, które obsługują niezawodne filtrowanie.

Wskazówka: Inżynierowie powinni zawsze przeglądać studia przypadków i dane terenowe przed wyborem cewek indukcyjnych do filtrów EMI. Praktyka ta pomaga zapobiegać zakłóceniom i zapewnia zgodność w wymagających zastosowaniach.

Kompatybilne cewki indukcyjnepozostają niezbędne dla skutecznego filtrowania zakłóceń elektromagnetycznych i zgodności z przepisami. Inżynierowie, którzy postępują zgodnie ze strukturalnym procesem selekcji, osiągają efektywność energetyczną, integralność sygnału i niezawodne tłumienie zakłóceń elektromagnetycznych.

· Przejrzyj wymagania dotyczące obwodu

· Dopasuj specyfikacje cewki indukcyjnej

· Potwierdzić danymi producenta

Zastosowanie tych kroków pomaga inżynierom budować solidne filtry i unikać typowych błędów. Niezawodne tłumienie zakłóceń elektromagnetycznych rozpoczyna się od starannego doboru komponentów.

Często zadawane pytania

Co sprawia, że ​​cewka indukcyjna jest kompatybilna z filtrowaniem EMI?

Cewka staje się kompatybilna , gdy jej właściwości elektryczne i mechaniczne odpowiadają potrzebom obwodu. Inżynierowie sprawdzają indukcyjność, prąd znamionowy, materiał rdzenia i charakterystykę częstotliwościową, aby zapewnić niezawodne tłumienie zakłóceń elektromagnetycznych.

Jak typ cewki wpływa na wydajność filtra EMI?

Różne typy cewek indukcyjnych, takie jak chipy toroidalne lub wielowarstwowe, oferują wyjątkowe korzyści. Cewki toroidalne zmniejszają wycieki i wspierają filtrowanie wysokich częstotliwości. Wielowarstwowe cewki indukcyjne pasują do kompaktowych konstrukcji i zapewniają stabilną pracę.

Dlaczego inżynierowie muszą dopasowywać cewki indukcyjne do kondensatorów w filtrach EMI?

Dopasowanie cewek indukcyjnych do kondensatorów tworzy skuteczne filtry. To parowanie blokuje niepożądane zakłócenia i umożliwia przejście pożądanych sygnałów. Inżynierowie osiągają optymalne tłumienie, wybierając komponenty, które się uzupełniają.

Czy użycie zwykłej cewki indukcyjnej może spowodować awarię filtra EMI?

Tak. Cewkom generycznym może brakować odpowiednich wartości znamionowych lub odpowiednich materiałów rdzenia. Często nie blokują zakłóceń, co prowadzi do niestabilnej pracy i problemów regulacyjnych.

Jaka jest rola materiału rdzenia w tłumieniu zakłóceń elektromagnetycznych?

Materiał rdzenia określa stratę i charakterystykę częstotliwościową. Rdzenie ferrytowe pasują do większości filtrów EMI. Metale nanokrystaliczne i amorficzne radzą sobie z wyższymi częstotliwościami i zmniejszają straty. Inżynierowie wybierają materiały podstawowe w oparciu o potrzeby aplikacji.
