Cewka z kolorowym pierścieniem
Formowana cewka pierścieniowa typu DLGA0410
Charakterystyka produktów indukcyjności pierścienia barwnego
1. Produkty plecione nadają się do automatycznego wkładania;
2. Produkt jest typu współosiowego i jest lekki;
3. Oprócz zwykłych serii od 0204 do 0512 dostępne są również serie specjalnie dostosowane, takie jak 0514 i 0615;
4. Produkty przyjazne dla środowiska, zgodne z dyrektywą UE RoHS, nadające się do różnych procesów;
5. Wysoka wartość Q i częstotliwość rezonansu własnego, z warstwą zewnętrzną pokrytą 3 warstwami żywicy epoksydowej, zapewniającą wysoką niezawodność;
Obszary zastosowań cewek z kolorowym pierścieniem
Telewizory, DVD, sprzęt audio, komputery; produkty komunikacyjne, tunery i inne ogólne urządzenia elektroniczne.
Lista rozmiarów opakowań induktorów oznaczonych kolorami
| Typ | L MAKS | ΦD MAKS | H | Φd |
|---|---|---|---|---|
| DLGA0204 | 4.8 | 2.8 | 28±2,0 | 0,50 |
| DLGA0307 | 7.3 | 3.0 | 28±2,0 | 0,50 |
| DLGA0410 | 11,0 | 4.2 | 27±2,0 | 0,60 |
| DLGA0510 | 11,0 | 5,0 | 26±2,0 | 0,60 |
| DLGA0512 | 13,0 | 5,0 | 26±2,0 | 0,60 |
| DLGA0514 | 15,0 | 5,0 | 26±2,0 | 0,60 |
Schemat rozmiarów opakowania cewki z kodem kolorystycznym

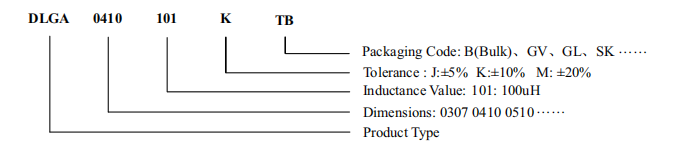

System kodowania indukcyjności w kolorze
